1 · ÚČEL A PRINCIP

RETICLES je samostatný formulář pro práci se záměrnou osnovou. Načítá obrázek osnovy a balistický report BC001–BC004, převádí POI na MIL/MOA a zobrazuje body zásahu. Výstupem může být tabulka, PNG osnovy nebo PDF.

2 · ROZLOŽENÍ OBRAZOVKY

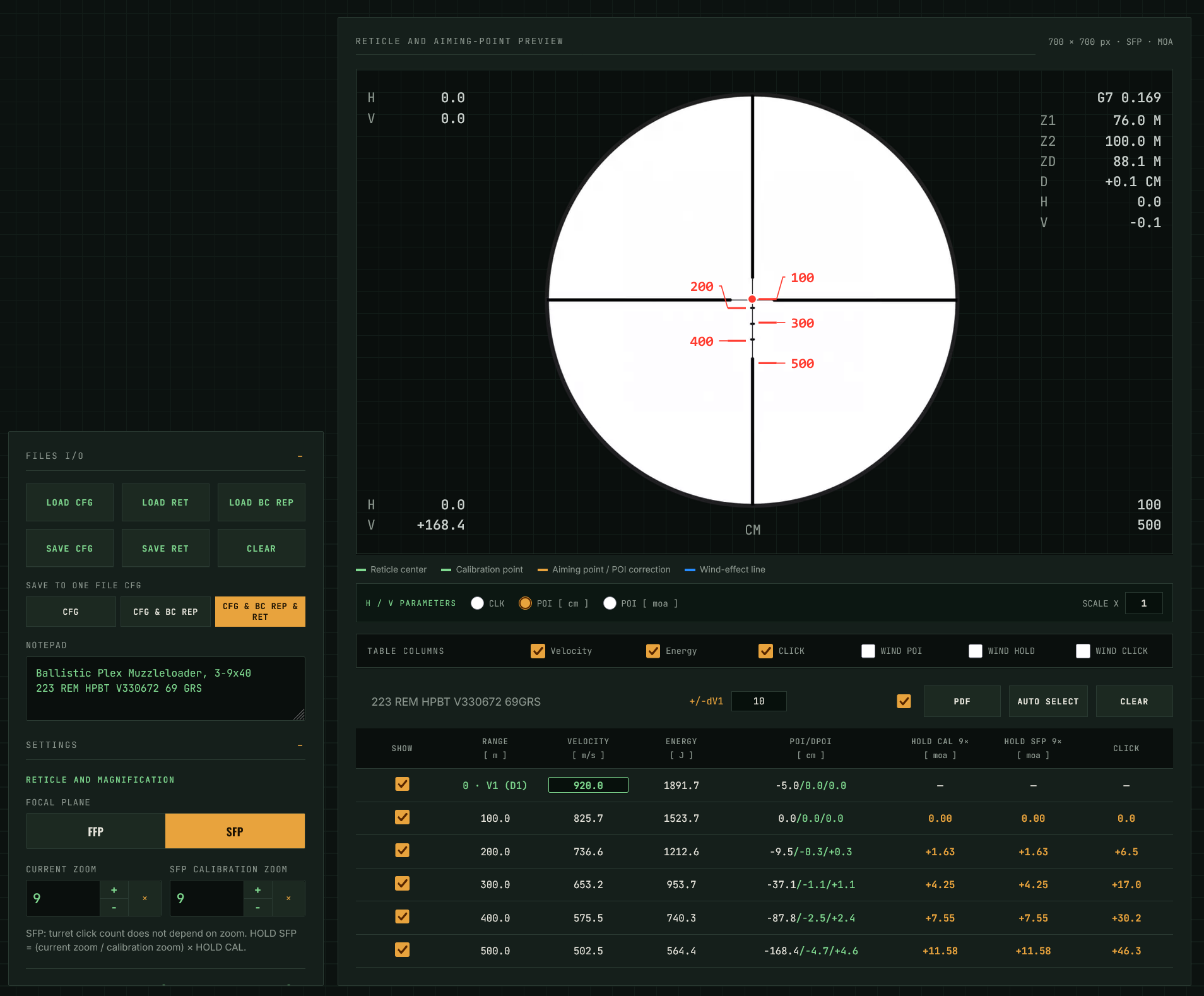

Vlevo jsou ovládací panely pro soubory, zvětšení, kalibraci, vzdálenost, věžičku a vítr. Vpravo je náhled osnovy a balistická tabulka. Na úzkých displejích se panely skládají pod sebe.

3 · PRVNÍ SPUŠTĚNÍ

Doporučené pořadí: LOAD RET → LOAD BC REP → FFP/SFP a zoom → kalibrace → parametry puškohledu → vítr a vzdálenost → AUTO SELECT → SAVE CFG → PDF.

4 · I/O FILES

LOAD CFG obnoví uloženou konfiguraci. LOAD RET načte PNG/JPG/SVG. LOAD BC REP načte report. SAVE CFG uloží konfiguraci, SAVE RET uloží obrázek s body a CLEAR vymaže pracovní stav. Režim SAVE TO ONE FILE CFG může uložit také report a obrázek do jedné CFG.

5 · FFP / SFP A ZVĚTŠENÍ

U FFP zůstává úhlová stupnice správná při každém zvětšení. U SFP závisí HOLD na aktuálním zoomu. Platí HOLD SFP = (aktuální zoom / kalibrační zoom) × HOLD CAL. CLICK se změnou zoomu nemění.

6 · KALIBRACE STUPNICE

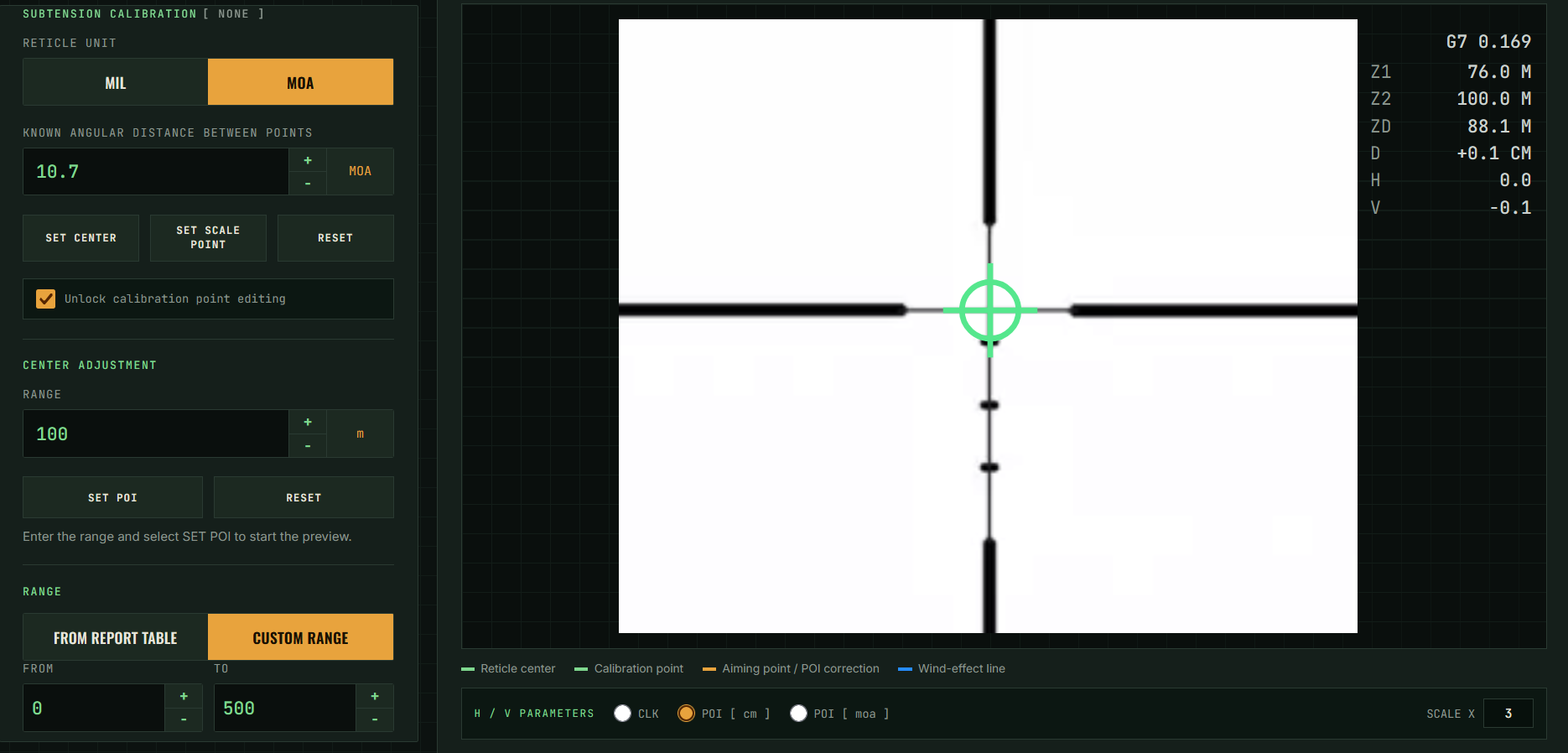

Vyberte MIL nebo MOA, zadejte známou úhlovou vzdálenost, nastavte střed přes SET CENTER a druhý bod přes SET SCALE POINT. Druhý bod leží na stejné vertikální ose jako střed. RESET kalibraci odstraní.

7 · SET POI

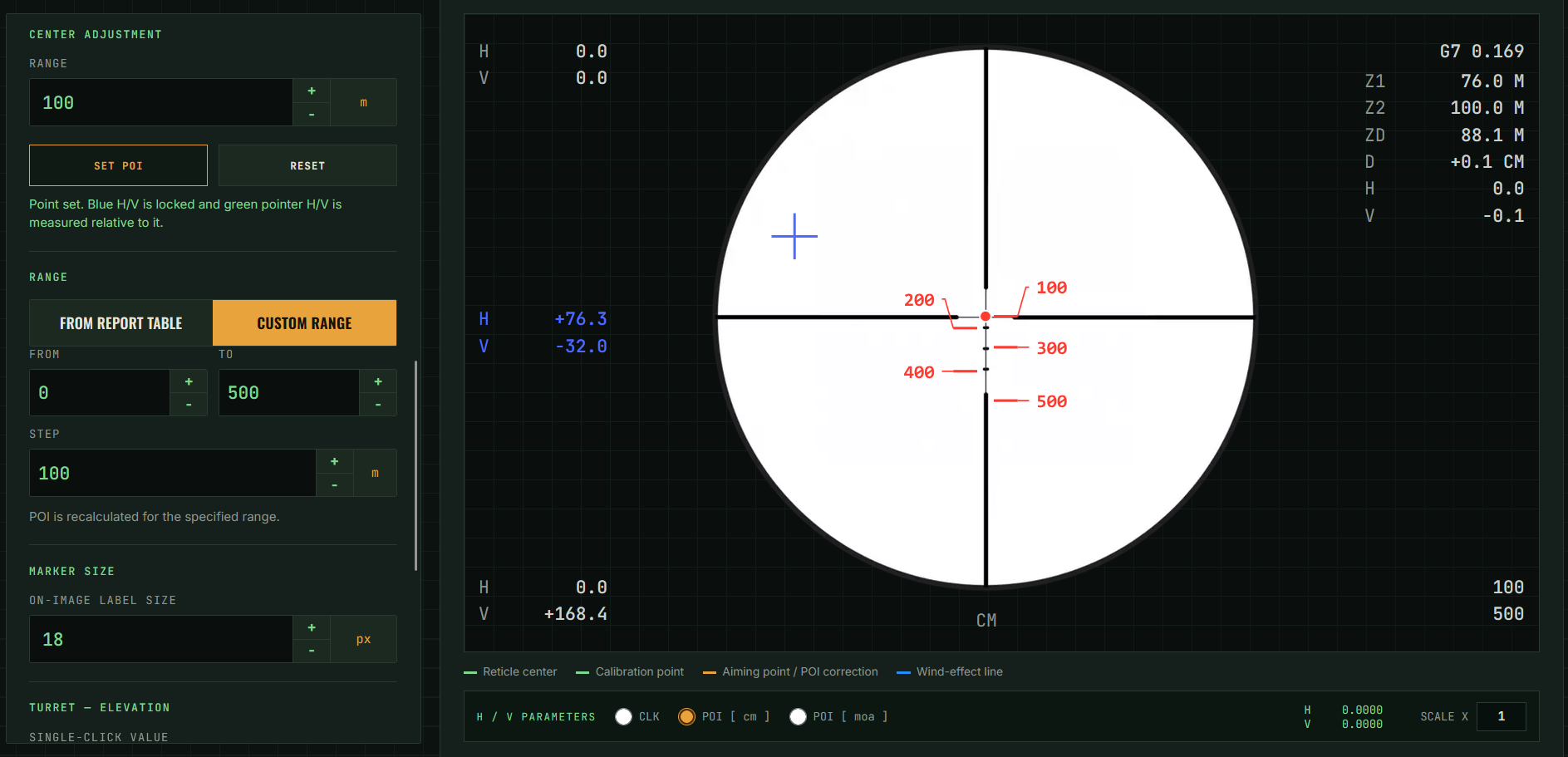

SET POI vytvoří modrý referenční bod. Po jeho nastavení se zelené H/V souřadnice měří od tohoto bodu místo od středu osnovy. RESET obnoví měření od středu.

8 · NÁHLED OSNOVY

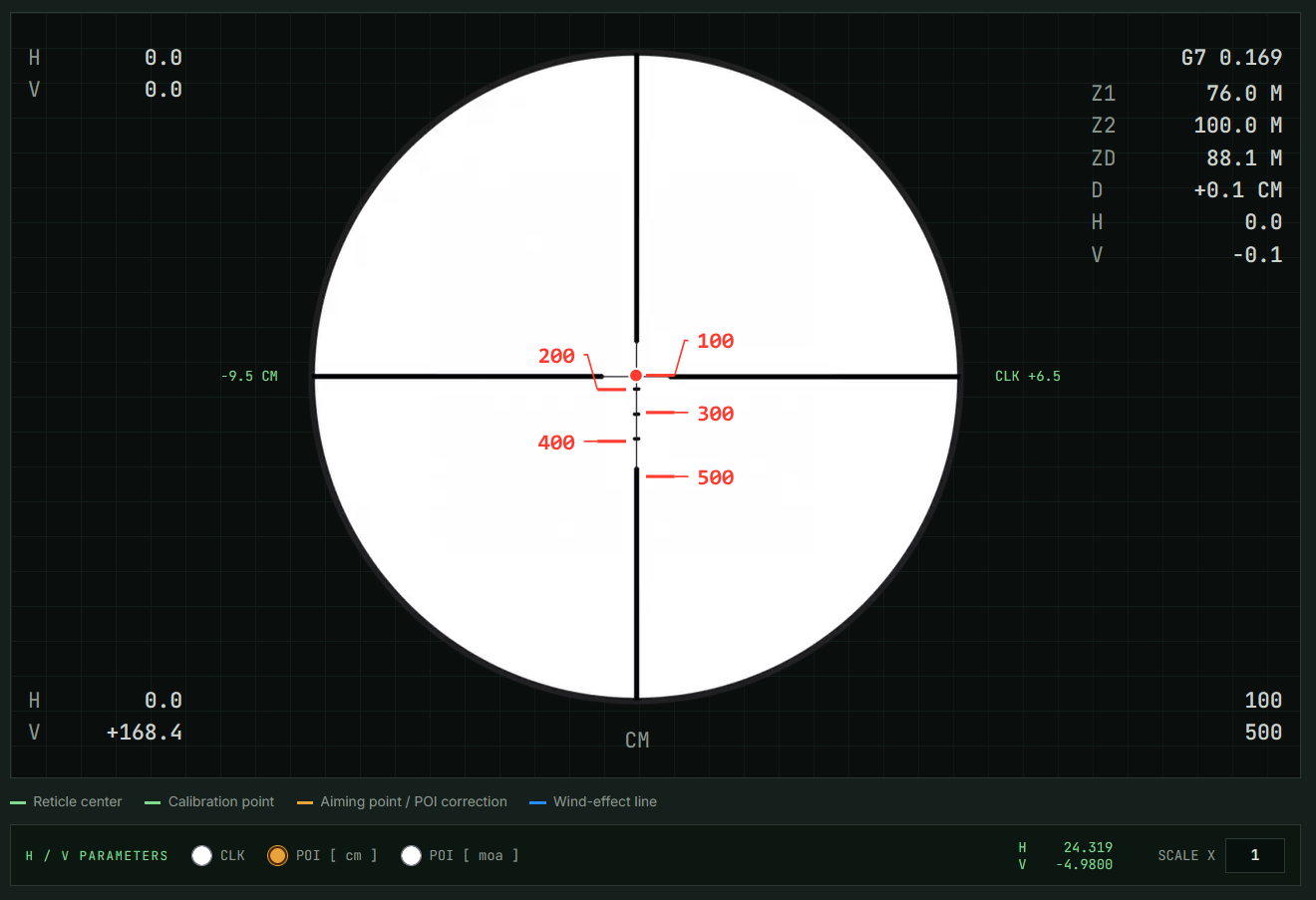

Náhled zobrazuje osnovu, vybrané vzdálenostní body, popisky a účinek větru. H/V PARAMETERS přepíná zobrazení mezi CLK, POI [cm] a POI [mil]/[moa]. SCALE X 1–5 mění pouze obrazové zvětšení.

9 · VZDÁLENOST A VĚŽIČKA

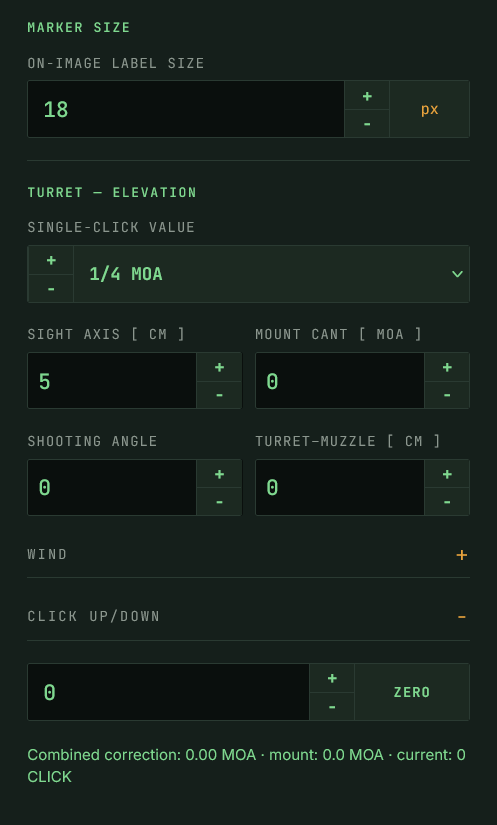

Rozsah lze převzít z reportu nebo nastavit přes FROM / TO / STEP. Marker Size mění velikost popisků. SINGLE-CLICK VALUE určuje hodnotu jednoho kliku. Sight Axis, Mount Cant, Shooting Angle a Turret–Muzzle definují geometrii puškohledu.

10 · VÍTR A CLICK UP/DOWN

Wind Speed a Wind Angle určují boční odchylku a sloupce WIND POI/HOLD/CLICK. Shooting Angle mění výpočet trajektorie. CLICK UP/DOWN představuje aktuální posun věžičky vůči nule; ZERO přijme aktuální nastavení jako nové nulové.

11 · BALLISTIC TABLE

Tabulka obsahuje Distance, Velocity, Energy, POI, HOLD, CLICK a větrné korekce. SHOW volí konkrétní body, AUTO SELECT vybírá body automaticky a CLEAR výběr odstraní. Řádek 0 · V1 (D1) může odemknout modul ±dV1.

12 · PDF

PDF otevře dialog tisku. Aktivní Integrated Print vytiskne tabulku, parametry, osnovu, grafy a slovník. Při vypnutí se tiskne pouze zvětšená osnova na A4. V dialogu prohlížeče je vhodné vypnout záhlaví a zápatí.

13 · HLAVNÍ PARAMETRY

Sight Axis je vzdálenost optické osy od osy hlavně. Turret–Muzzle je vzdálenost středu věžičky od ústí a slouží pouze pro výpočet rozsahu nastavení. Mount Cant rozšiřuje rozsah věžičky. Z1/Z2 jsou průsečíky trajektorie se záměrnou přímkou.

14 · OVLÁDACÍ PRVKY

Nejdůležitější prvky: LOAD/SAVE CFG, LOAD RET, LOAD BC REP, FFP/SFP, SET CENTER, SET SCALE POINT, SET POI, FROM/TO/STEP, SINGLE-CLICK VALUE, WIND, CLICK UP/DOWN, AUTO SELECT, CLEAR a PDF.

15 · ŘEŠENÍ PROBLÉMŮ

Pokud je tabulka prázdná, zkontrolujte, zda je načten report a dokončena kalibrace. Při hlášení o příliš blízkých kalibračních bodech nastavte druhý bod dále od středu. Pokud se popisek nevejde mimo čáry osnovy, skryjte jiný bod nebo zmenšete Marker Size.
