1 · CÉL ÉS MŰKÖDÉS

A RETICLES önálló szálkereszt-kezelő űrlap. Képet és BC001–BC004 riportot tölt be, a POI-t MIL/MOA értékre alakítja és megjeleníti a becsapódási pontokat. Kimenetként táblázat, PNG és PDF készíthető.

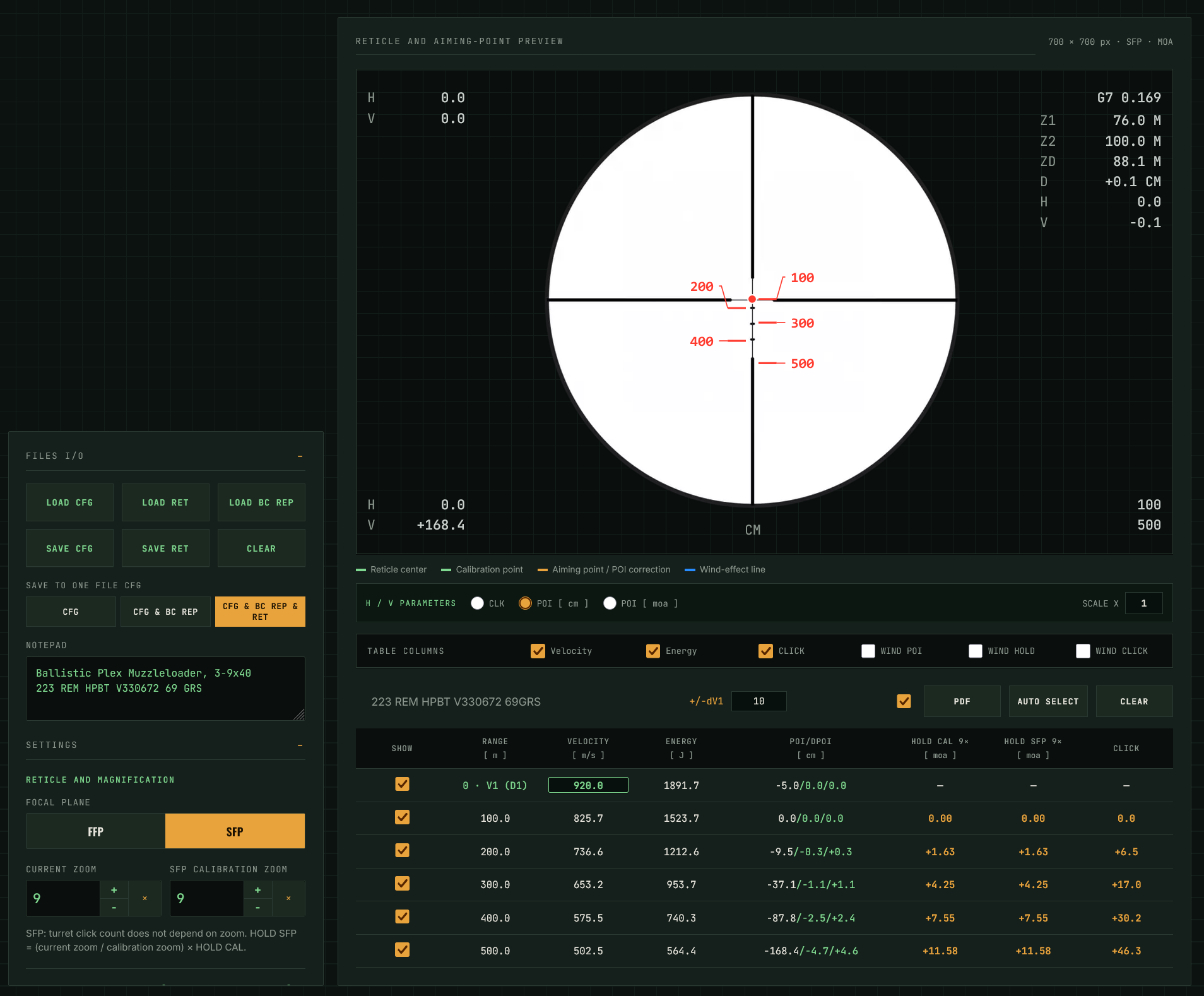

2 · KÉPERNYŐELRENDEZÉS

Bal oldalon a fájl-, zoom-, kalibrációs-, távolság-, torony- és szélpanelek találhatók. Jobbra a szálkereszt előnézete és a ballisztikai táblázat látható. Keskeny képernyőn a panelek egymás alá rendeződnek.

3 · ELSŐ INDÍTÁS

Ajánlott sorrend: LOAD RET → LOAD BC REP → FFP/SFP és zoom → kalibráció → távcsőparaméterek → szél és távolság → AUTO SELECT → SAVE CFG → PDF.

4 · I/O FILES

LOAD CFG visszaállítja a mentett konfigurációt. LOAD RET képet, LOAD BC REP riportot nyit. SAVE CFG konfigurációt, SAVE RET a pontozott képet menti, CLEAR törli a munkamenetet. SAVE TO ONE FILE CFG a riportot és képet is beágyazhatja.

5 · FFP / SFP ÉS NAGYÍTÁS

FFP-nél a szögskála minden nagyításon helyes. SFP-nél a HOLD függ az aktuális zoomtól: HOLD SFP = (aktuális zoom / kalibrációs zoom) × HOLD CAL. A CLICK-et a zoom nem változtatja.

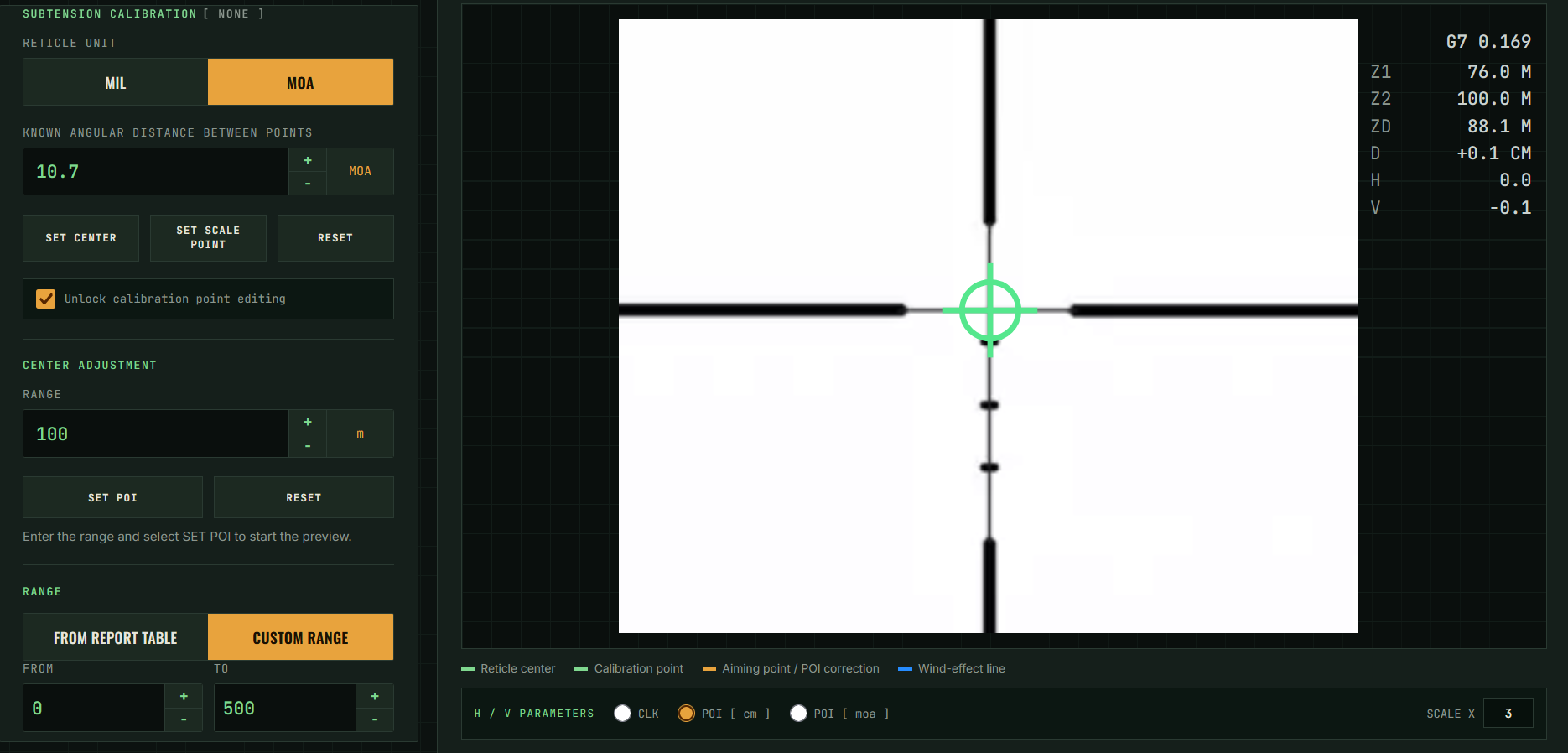

6 · SKÁLAKALIBRÁCIÓ

Válasszon MIL vagy MOA egységet, adja meg az ismert szögtávolságot, majd SET CENTER-rel a középpontot és SET SCALE POINT-tal a második pontot. A második pont ugyanazon függőleges tengelyen van. RESET törli a kalibrációt.

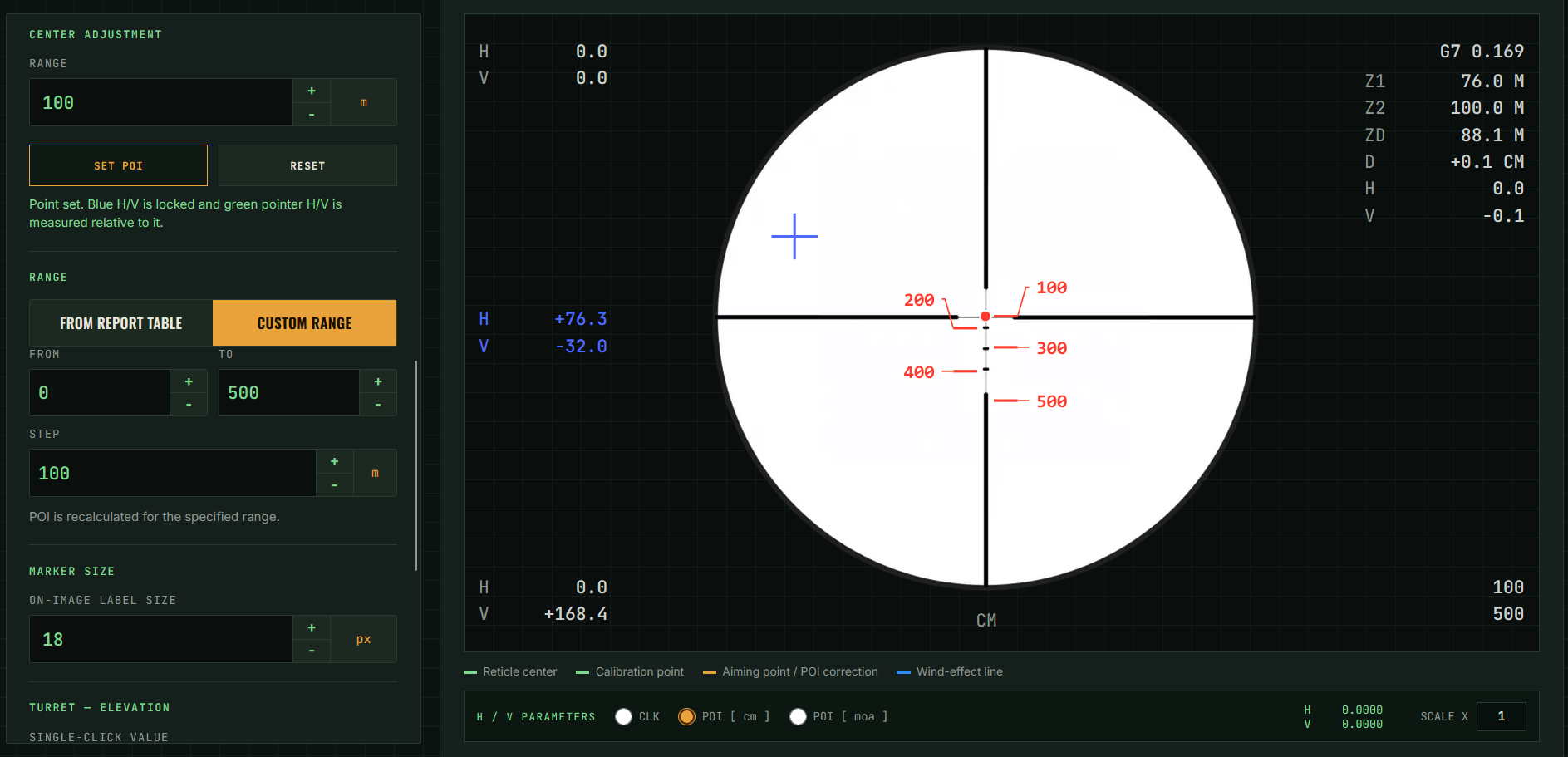

7 · SET POI

SET POI kék referenciapontot hoz létre. Ezután a zöld H/V koordináták ettől a ponttól mérődnek a középpont helyett. RESET visszaállítja a középponti mérést.

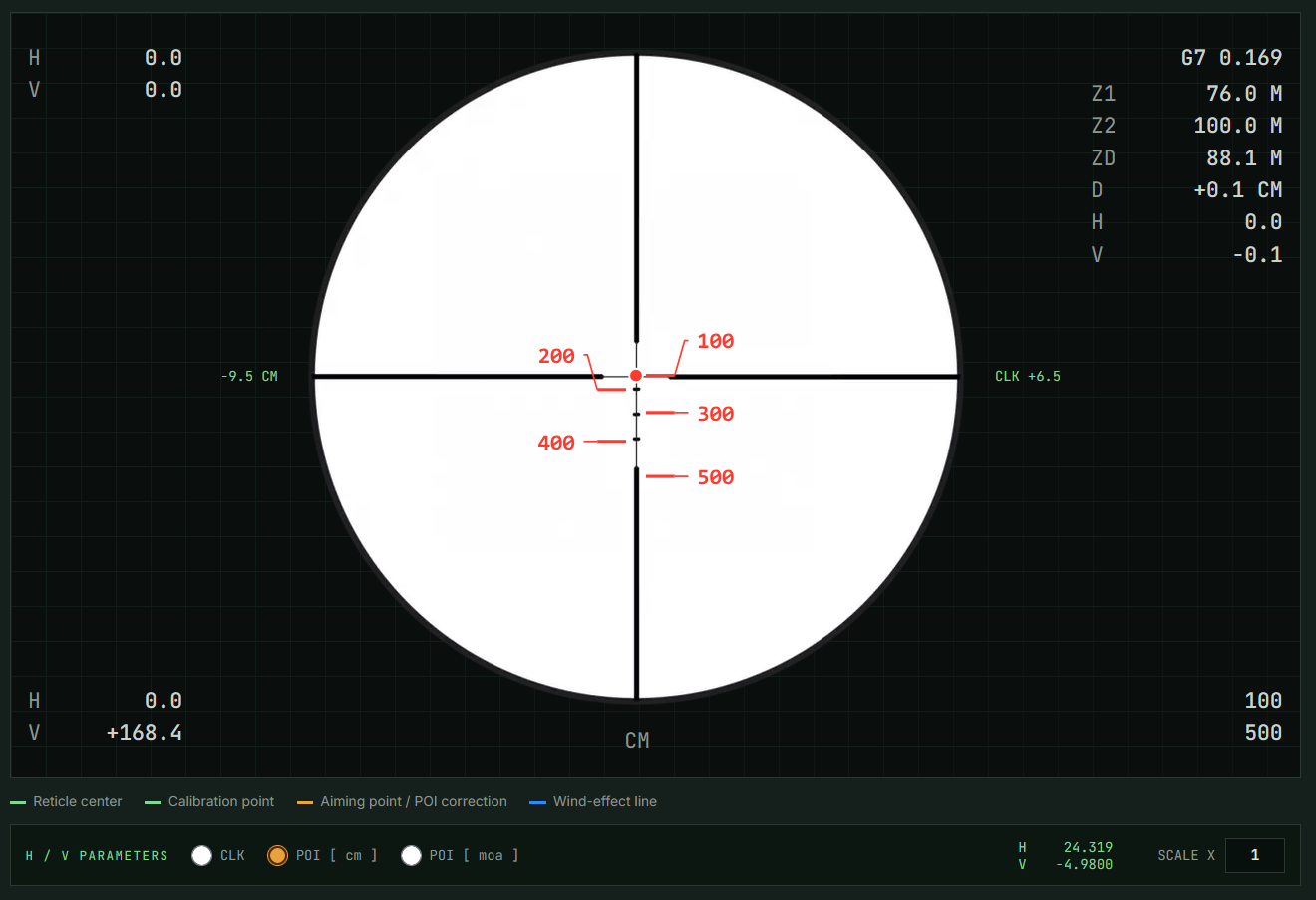

8 · SZÁLKERESZT ELŐNÉZET

Az előnézet a szálkeresztet, kiválasztott távolságpontokat, címkéket és a szélhatást mutatja. H/V PARAMETERS: CLK, POI [cm] vagy POI [mil]/[moa]. SCALE X 1–5 csak a képernyős nagyítást módosítja.

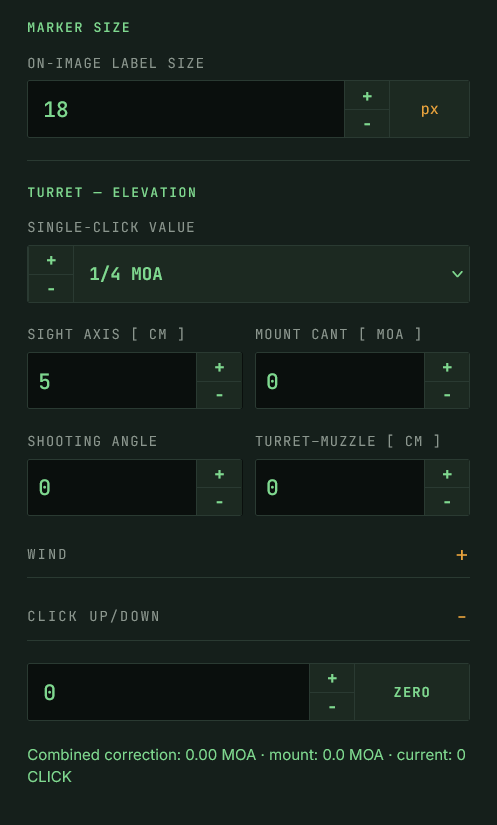

9 · TÁVOLSÁG ÉS TORONY

A tartomány a riportból vagy FROM / TO / STEP mezőkkel adható meg. Marker Size a címkeméret. SINGLE-CLICK VALUE egy kattintás értéke. Sight Axis, Mount Cant, Shooting Angle és Turret–Muzzle a távcső geometriáját adják meg.

10 · SZÉL ÉS CLICK UP/DOWN

Wind Speed és Wind Angle határozza meg a WIND POI/HOLD/CLICK korrekciókat. Shooting Angle módosítja a pályát. CLICK UP/DOWN a torony aktuális eltolása; ZERO ezt az állást új nullának fogadja el.

11 · BALLISTIC TABLE

A táblázat Distance, Velocity, Energy, POI, HOLD, CLICK és szélkorrekciókat tartalmaz. SHOW pontot választ, AUTO SELECT automatikusan választ, CLEAR törli a kijelölést. A 0 · V1 (D1) sor engedélyezheti a ±dV1 modult.

12 · PDF

PDF megnyitja a nyomtatási párbeszédet. Integrated Print bekapcsolva táblázatot, paramétereket, szálkeresztet, grafikonokat és fogalomtárat nyomtat; kikapcsolva csak az A4 szálkeresztet. A böngésző fejléc/lábléc opcióját célszerű kikapcsolni.

13 · FŐ PARAMÉTEREK

Sight Axis az optikai tengely és a cső tengelye közti távolság. Turret–Muzzle a torony középpontja és a csőtorkolat közti távolság, csak az állítási tartományhoz. Mount Cant bővíti a torony tartományát. Z1/Z2 a pálya és célvonal metszései.

14 · KEZELŐELEMEK

Fő elemek: LOAD/SAVE CFG, LOAD RET, LOAD BC REP, FFP/SFP, SET CENTER, SET SCALE POINT, SET POI, FROM/TO/STEP, SINGLE-CLICK VALUE, WIND, CLICK UP/DOWN, AUTO SELECT, CLEAR és PDF.

15 · HIBAELHÁRÍTÁS

Üres táblázatnál ellenőrizze a riportot és a kalibrációt. Ha a kalibrációs pontok túl közel vannak, helyezze a másodikat távolabb. Ha a címke nem fér el, rejtsen el másik pontot vagy csökkentse a Marker Size értéket.
