1 · उद्देश्य और सिद्धांत
RETICLES reticle के साथ काम करने वाला स्वतंत्र form है। यह image और BC001–BC004 report लोड करता है, POI को MIL/MOA में बदलता है और impact points दिखाता है। Output के रूप में table, PNG और PDF बनाए जा सकते हैं।

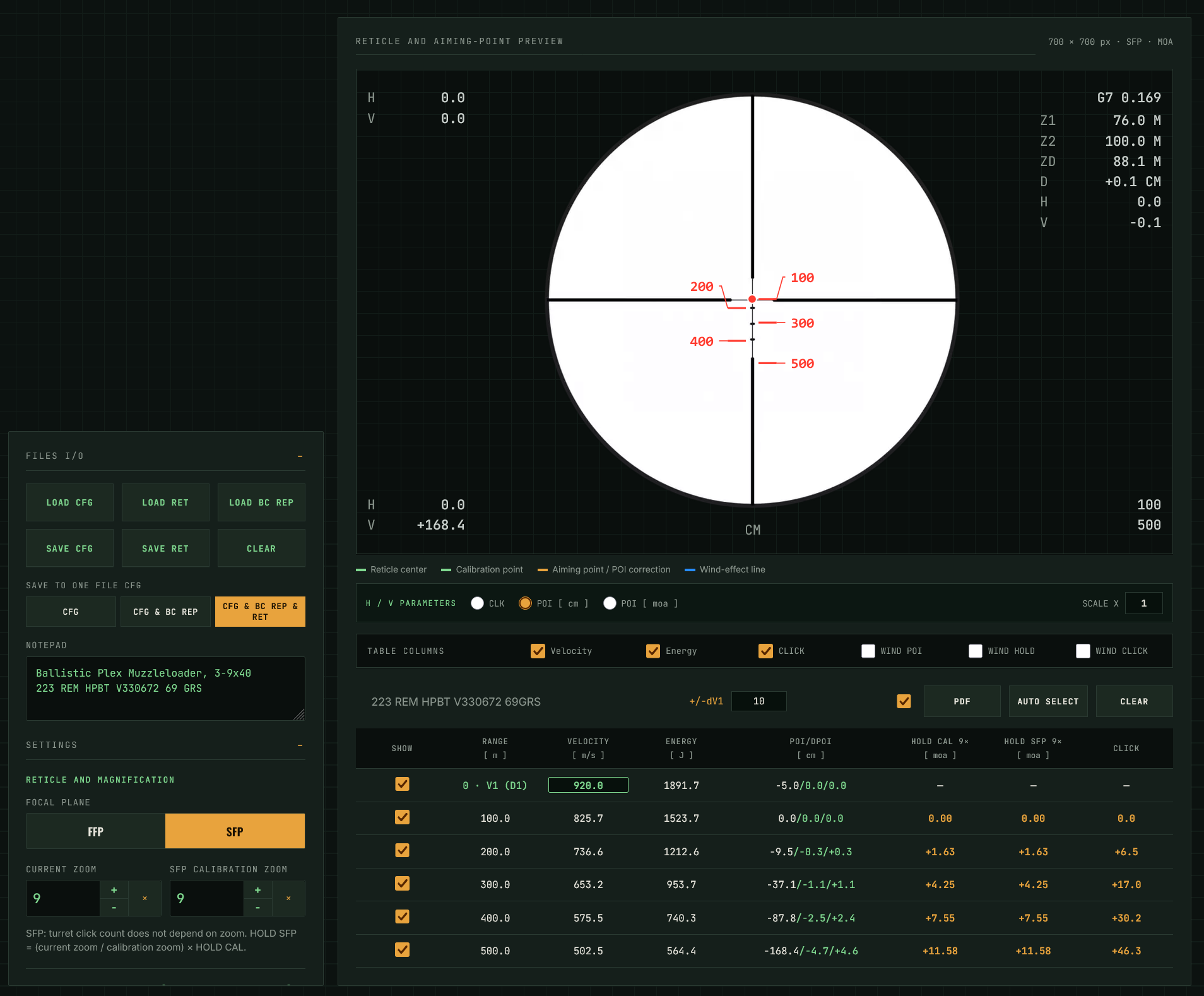

2 · स्क्रीन लेआउट
बाएँ भाग में files, zoom, calibration, distance, turret और wind controls हैं। दाएँ भाग में reticle preview और ballistic table है। छोटी स्क्रीन पर panels एक-दूसरे के नीचे आ जाते हैं।
3 · पहली बार उपयोग
अनुशंसित क्रम: LOAD RET → LOAD BC REP → FFP/SFP और zoom → calibration → scope parameters → wind और distance → AUTO SELECT → SAVE CFG → PDF.
4 · I/O FILES
LOAD CFG saved configuration बहाल करता है। LOAD RET image खोलता है, LOAD BC REP report खोलता है। SAVE CFG configuration सहेजता है, SAVE RET points वाली image सहेजता है और CLEAR current state साफ करता है। SAVE TO ONE FILE CFG report और image भी शामिल कर सकता है।
5 · FFP / SFP और ZOOM
FFP में angular scale हर zoom पर सही रहती है। SFP में HOLD current zoom पर निर्भर है: HOLD SFP = (current zoom / calibration zoom) × HOLD CAL. CLICK zoom से नहीं बदलता।

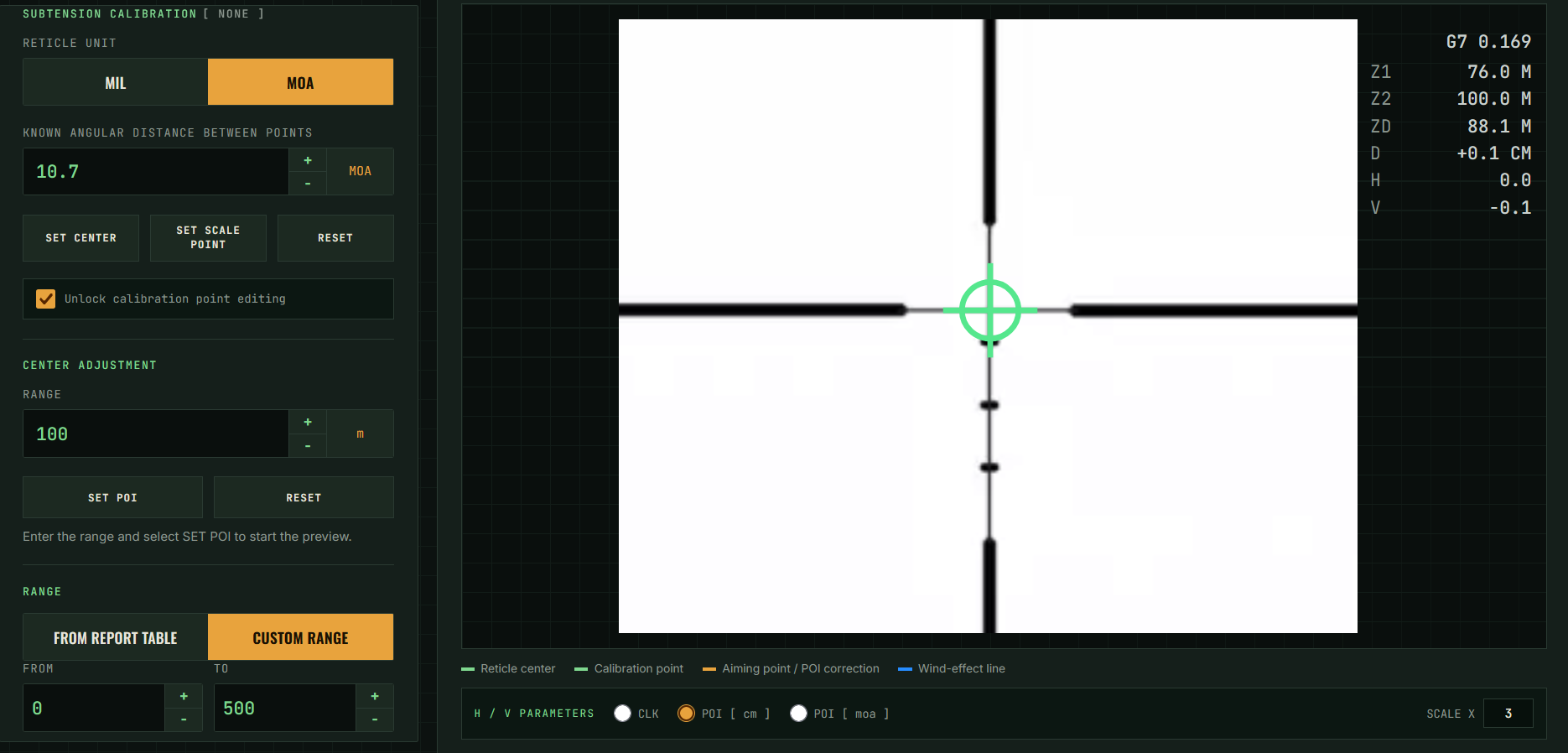

6 · SCALE CALIBRATION
MIL या MOA चुनें, known angular distance दर्ज करें, SET CENTER से center और SET SCALE POINT से दूसरा point सेट करें। दूसरा point उसी vertical axis पर होता है। RESET calibration हटाता है।

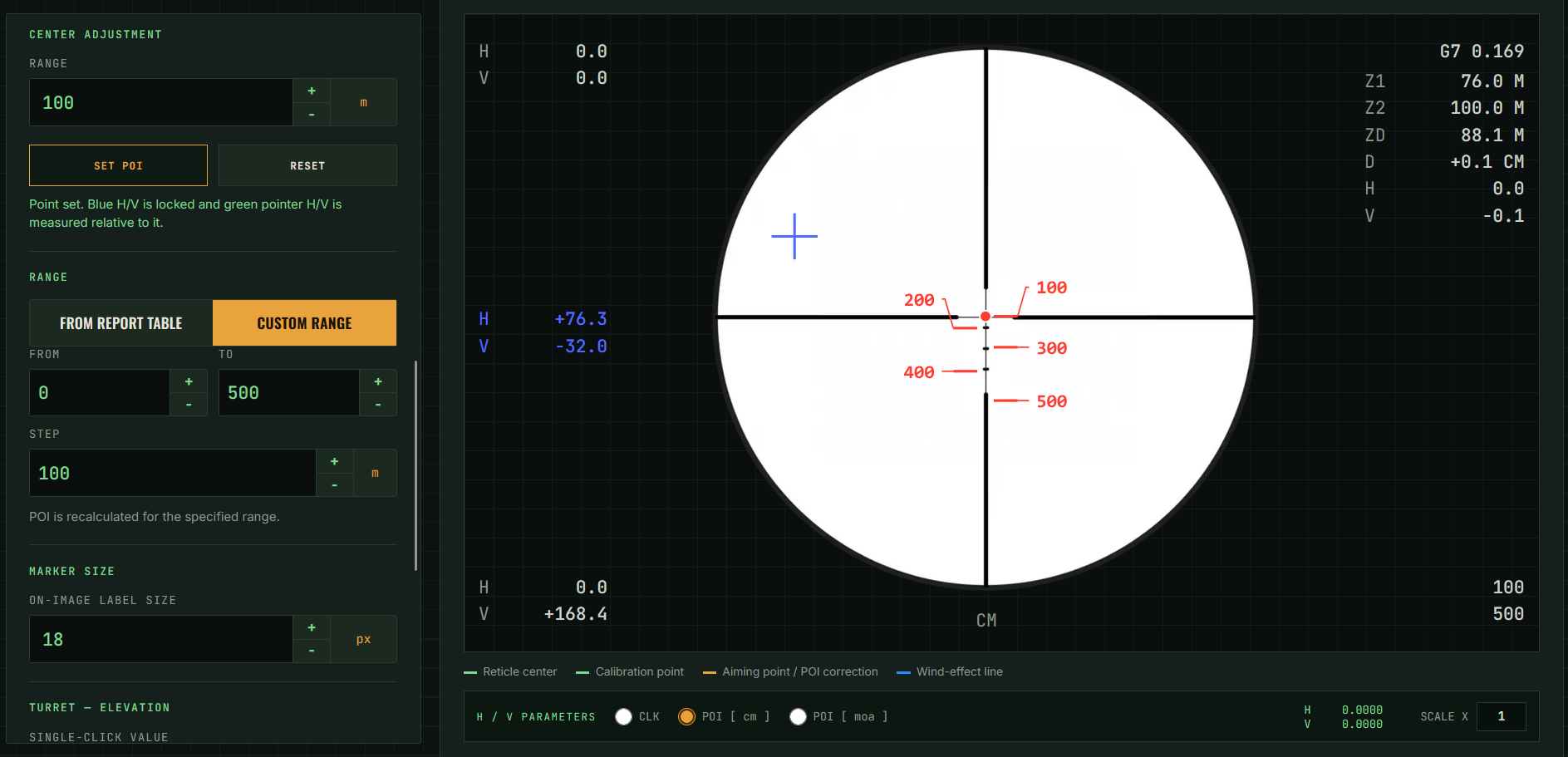

7 · SET POI
SET POI एक blue reference point बनाता है। इसके बाद green H/V coordinates center की बजाय इस point से मापे जाते हैं। RESET फिर से center reference लागू करता है।

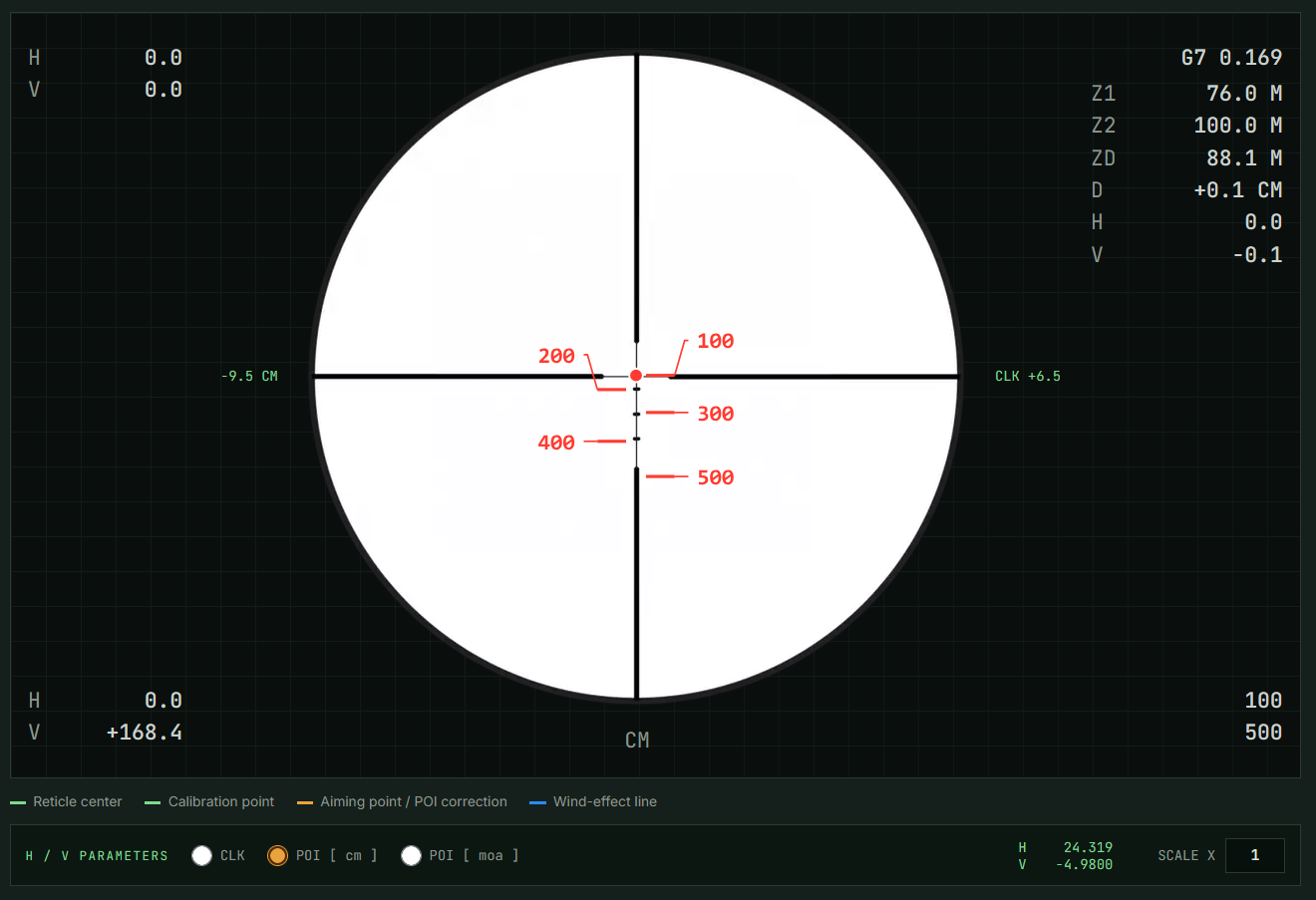

8 · RETICLE PREVIEW
Preview reticle, selected distance points, labels और wind effect दिखाता है। H/V PARAMETERS से CLK, POI [cm] और POI [mil]/[moa] बदले जाते हैं। SCALE X 1–5 केवल screen magnification बदलता है।

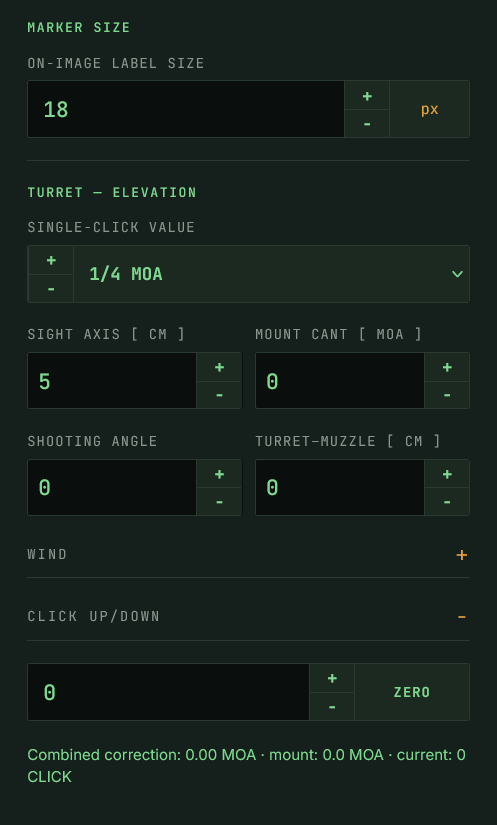

9 · DISTANCE और TURRET
Range report से या FROM / TO / STEP से लिया जा सकता है। Marker Size labels बदलता है। SINGLE-CLICK VALUE एक click का मान है। Sight Axis, Mount Cant, Shooting Angle और Turret–Muzzle scope geometry बताते हैं।
10 · WIND और CLICK UP/DOWN
Wind Speed और Wind Angle से WIND POI/HOLD/CLICK बनते हैं। Shooting Angle trajectory बदलता है। CLICK UP/DOWN current turret shift है; ZERO current position को नया zero बनाता है।
11 · BALLISTIC TABLE
Table में Distance, Velocity, Energy, POI, HOLD, CLICK और wind corrections होते हैं। SHOW point चुनता है, AUTO SELECT automatic selection करता है और CLEAR selection हटाता है। 0 · V1 (D1) row ±dV1 module खोल सकता है।
12 · PDF
PDF print dialog खोलता है। Integrated Print ON होने पर table, parameters, reticle, graphs और glossary प्रिंट होते हैं; OFF होने पर केवल बड़ा A4 reticle। Browser headers/footers बंद करना बेहतर है।
13 · मुख्य PARAMETERS
Sight Axis optical axis और barrel axis के बीच दूरी है। Turret–Muzzle turret center से muzzle तक दूरी है और केवल adjustment range के लिए उपयोग होती है। Mount Cant turret range बढ़ाता है। Z1/Z2 trajectory और sight line के intersections हैं।
14 · CONTROLS
मुख्य controls: LOAD/SAVE CFG, LOAD RET, LOAD BC REP, FFP/SFP, SET CENTER, SET SCALE POINT, SET POI, FROM/TO/STEP, SINGLE-CLICK VALUE, WIND, CLICK UP/DOWN, AUTO SELECT, CLEAR और PDF.
15 · TROUBLESHOOTING
Table खाली हो तो report और calibration जाँचें। Calibration points बहुत पास हों तो दूसरा point center से दूर रखें। Label fit न हो तो दूसरा point hide करें या Marker Size कम करें।
