1 · SCOPO E PRINCIPIO
RETICLES è un modulo autonomo per lavorare con un reticolo. Carica immagine e report BC001–BC004, converte POI in MIL/MOA e mostra i punti d’impatto. Può generare tabella, PNG e PDF.

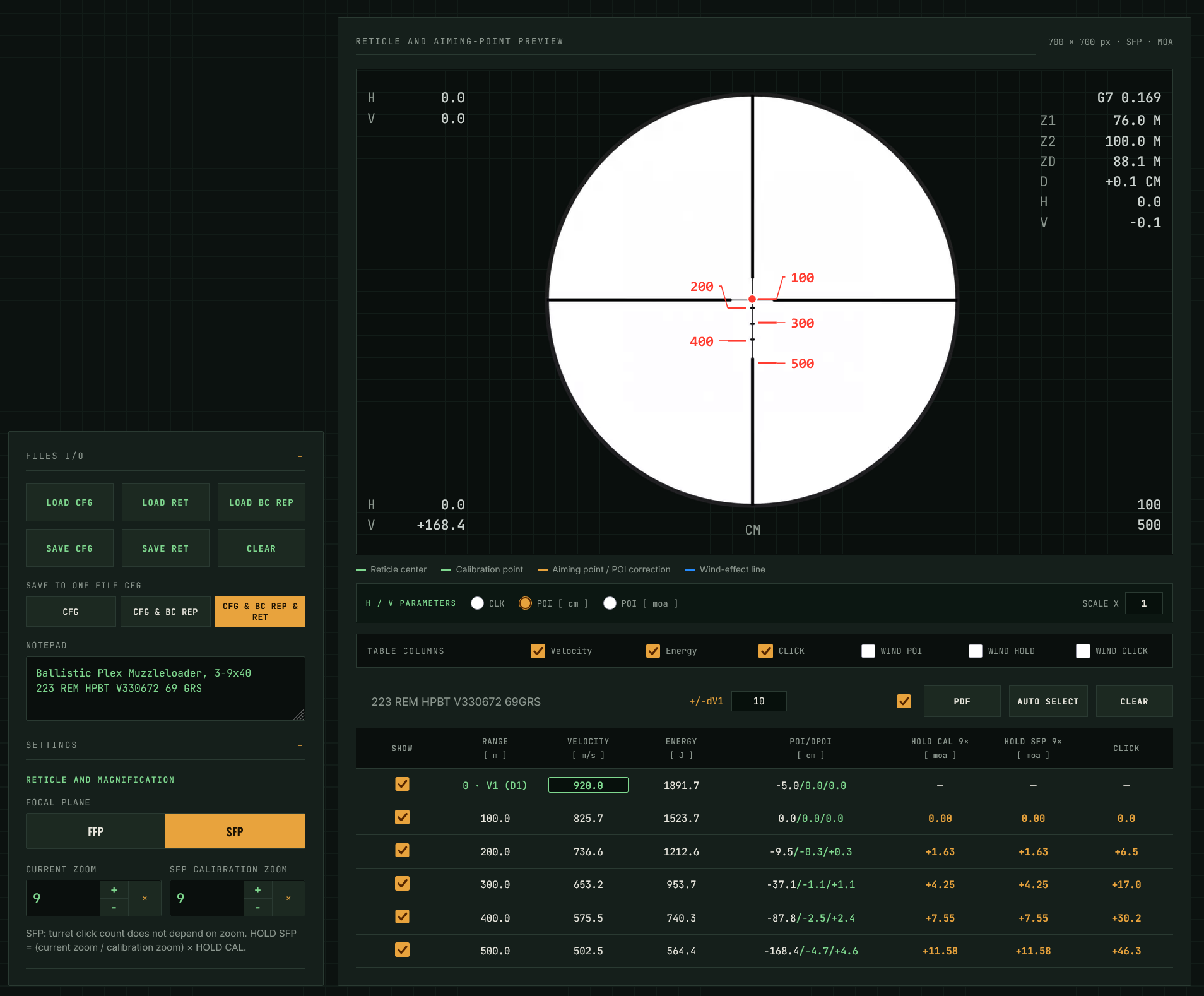

2 · LAYOUT DELLO SCHERMO
A sinistra si trovano i pannelli file, zoom, calibrazione, distanza, torretta e vento. A destra sono visibili l’anteprima del reticolo e la tabella balistica. Su schermi stretti i pannelli si dispongono in verticale.
3 · PRIMO AVVIO
Sequenza consigliata: LOAD RET → LOAD BC REP → FFP/SFP e zoom → calibrazione → parametri del cannocchiale → vento e distanza → AUTO SELECT → SAVE CFG → PDF.
4 · I/O FILES
LOAD CFG ripristina una configurazione. LOAD RET apre PNG/JPG/SVG. LOAD BC REP apre un report. SAVE CFG salva la configurazione, SAVE RET salva l’immagine con i punti e CLEAR azzera lo stato. SAVE TO ONE FILE CFG può includere anche report e immagine.
5 · FFP / SFP E ZOOM
In FFP la scala angolare è corretta a ogni ingrandimento. In SFP HOLD dipende dallo zoom attuale: HOLD SFP = (zoom attuale / zoom calibrazione) × HOLD CAL. CLICK non cambia con lo zoom.

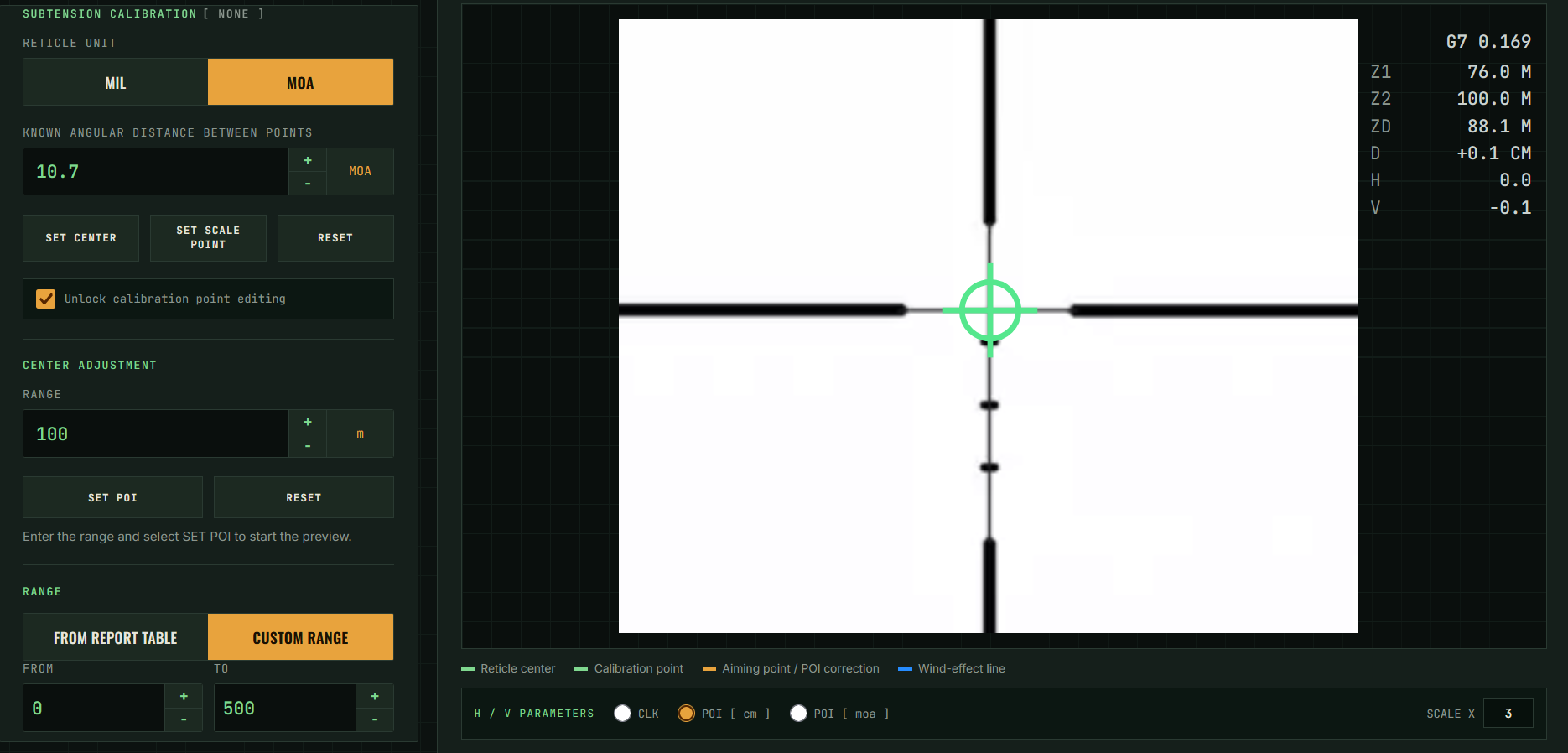

6 · CALIBRAZIONE DELLA SCALA
Selezionare MIL o MOA, inserire la distanza angolare nota, impostare il centro con SET CENTER e il secondo punto con SET SCALE POINT. Il secondo punto è sullo stesso asse verticale. RESET cancella la calibrazione.

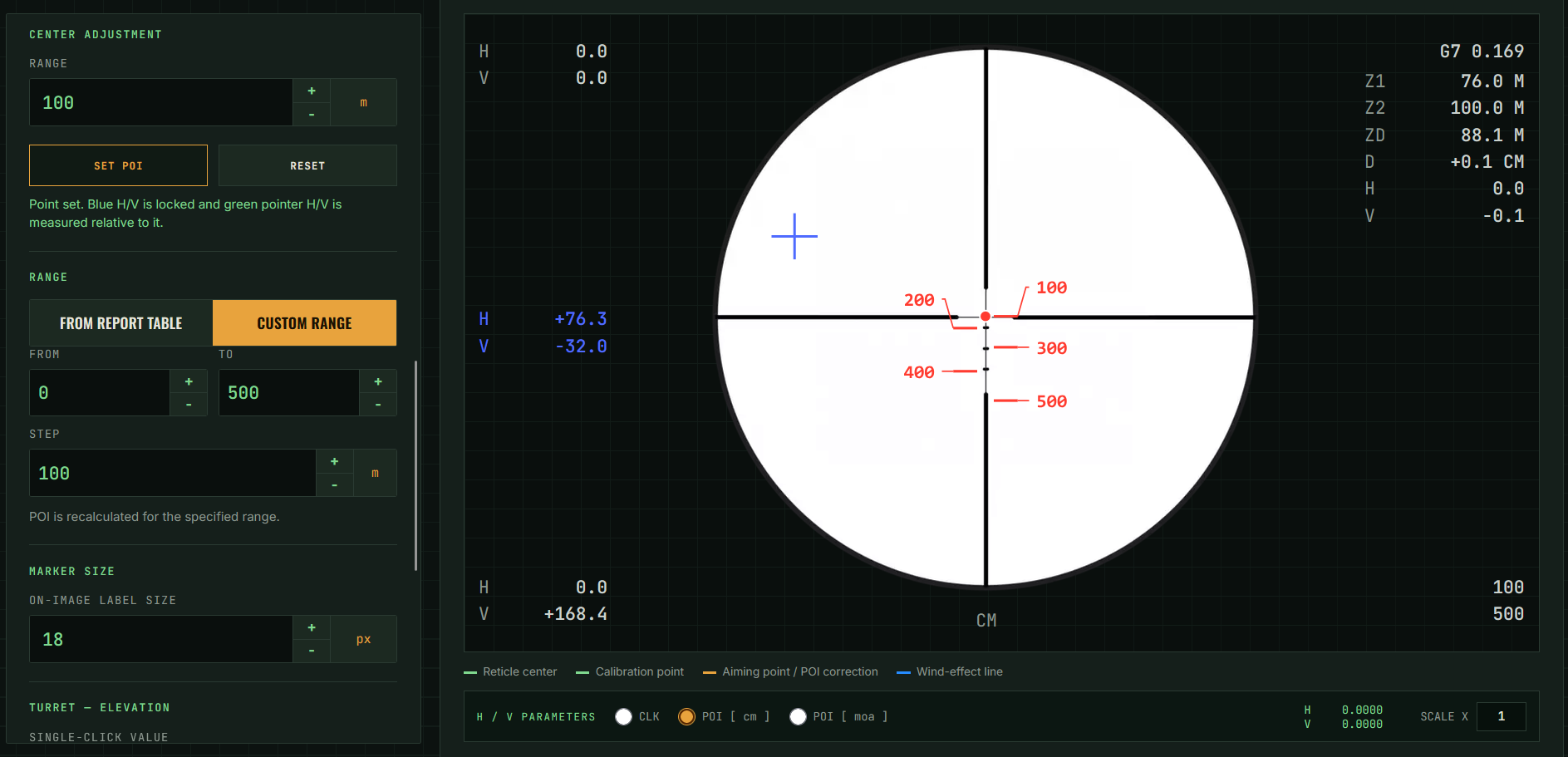

7 · SET POI
SET POI crea un punto di riferimento blu. Dopo l’impostazione, le coordinate H/V verdi sono misurate da questo punto invece che dal centro. RESET torna al riferimento centrale.

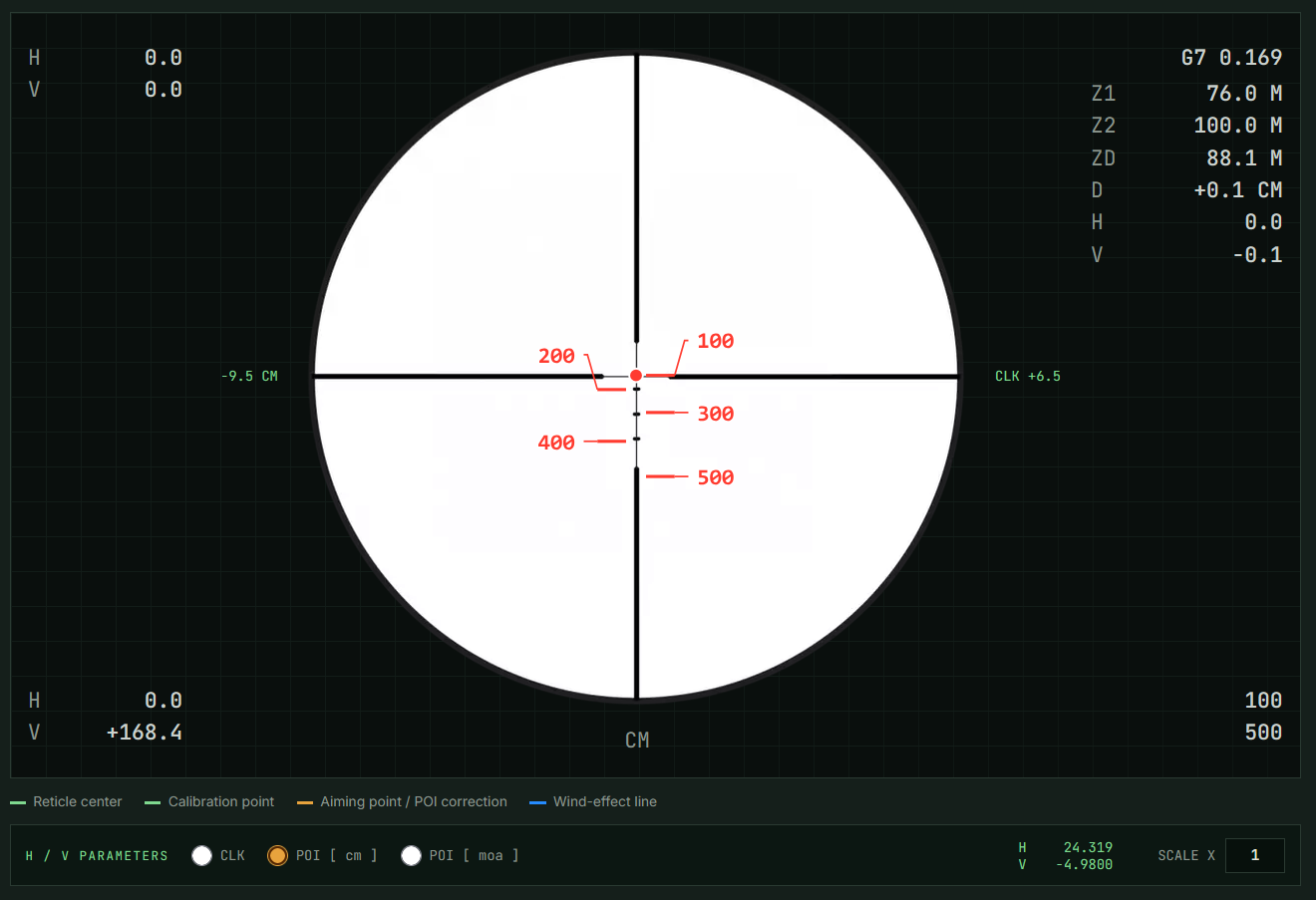

8 · ANTEPRIMA RETICOLO
Mostra reticolo, punti di distanza selezionati, etichette ed effetto del vento. H/V PARAMETERS alterna CLK, POI [cm] e POI [mil]/[moa]. SCALE X 1–5 modifica solo l’ingrandimento a schermo.
9 · DISTANZA E TORRETTA

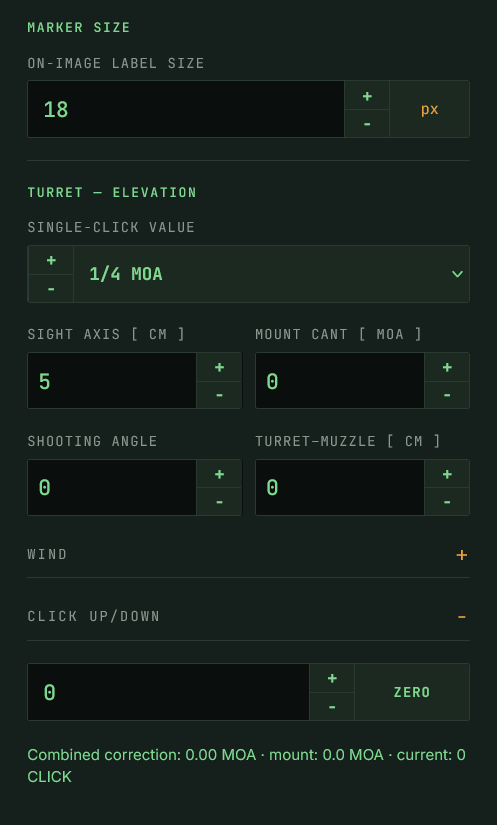

L’intervallo proviene dal report o da FROM / TO / STEP. Marker Size modifica le etichette. SINGLE-CLICK VALUE definisce un click. Sight Axis, Mount Cant, Shooting Angle e Turret–Muzzle descrivono la geometria del cannocchiale.
10 · VENTO E CLICK UP/DOWN
Wind Speed e Wind Angle determinano WIND POI/HOLD/CLICK. Shooting Angle modifica la traiettoria. CLICK UP/DOWN è lo spostamento attuale della torretta; ZERO accetta questa posizione come nuovo zero.
11 · BALLISTIC TABLE
La tabella contiene Distance, Velocity, Energy, POI, HOLD, CLICK e correzioni vento. SHOW seleziona un punto, AUTO SELECT seleziona automaticamente e CLEAR annulla la selezione. La riga 0 · V1 (D1) può attivare il modulo ±dV1.
12 · PDF
PDF apre la stampa. Integrated Print attivo stampa tabella, parametri, reticolo, grafici e glossario; disattivo stampa solo il reticolo ingrandito A4. È consigliabile disattivare intestazioni e piè di pagina del browser.
13 · PARAMETRI PRINCIPALI
Sight Axis è la distanza tra asse ottico e asse della canna. Turret–Muzzle è la distanza dal centro della torretta alla volata e serve solo per il campo di regolazione. Mount Cant amplia il campo della torretta. Z1/Z2 sono le intersezioni tra traiettoria e linea di mira.
14 · CONTROLLI
Controlli principali: LOAD/SAVE CFG, LOAD RET, LOAD BC REP, FFP/SFP, SET CENTER, SET SCALE POINT, SET POI, FROM/TO/STEP, SINGLE-CLICK VALUE, WIND, CLICK UP/DOWN, AUTO SELECT, CLEAR e PDF.
15 · RISOLUZIONE DEI PROBLEMI
Se la tabella è vuota, verificare report e calibrazione. Se i punti di calibrazione sono troppo vicini, spostare il secondo più lontano. Se un’etichetta non entra, nascondere un altro punto o ridurre Marker Size.
