1 · DOEL EN WERKING

RETICLES is een zelfstandig formulier voor een richtkruis. Het laadt een afbeelding en BC001–BC004-rapport, zet POI om naar MIL/MOA en toont inslagpunten. Uitvoer kan tabel, PNG en PDF zijn.

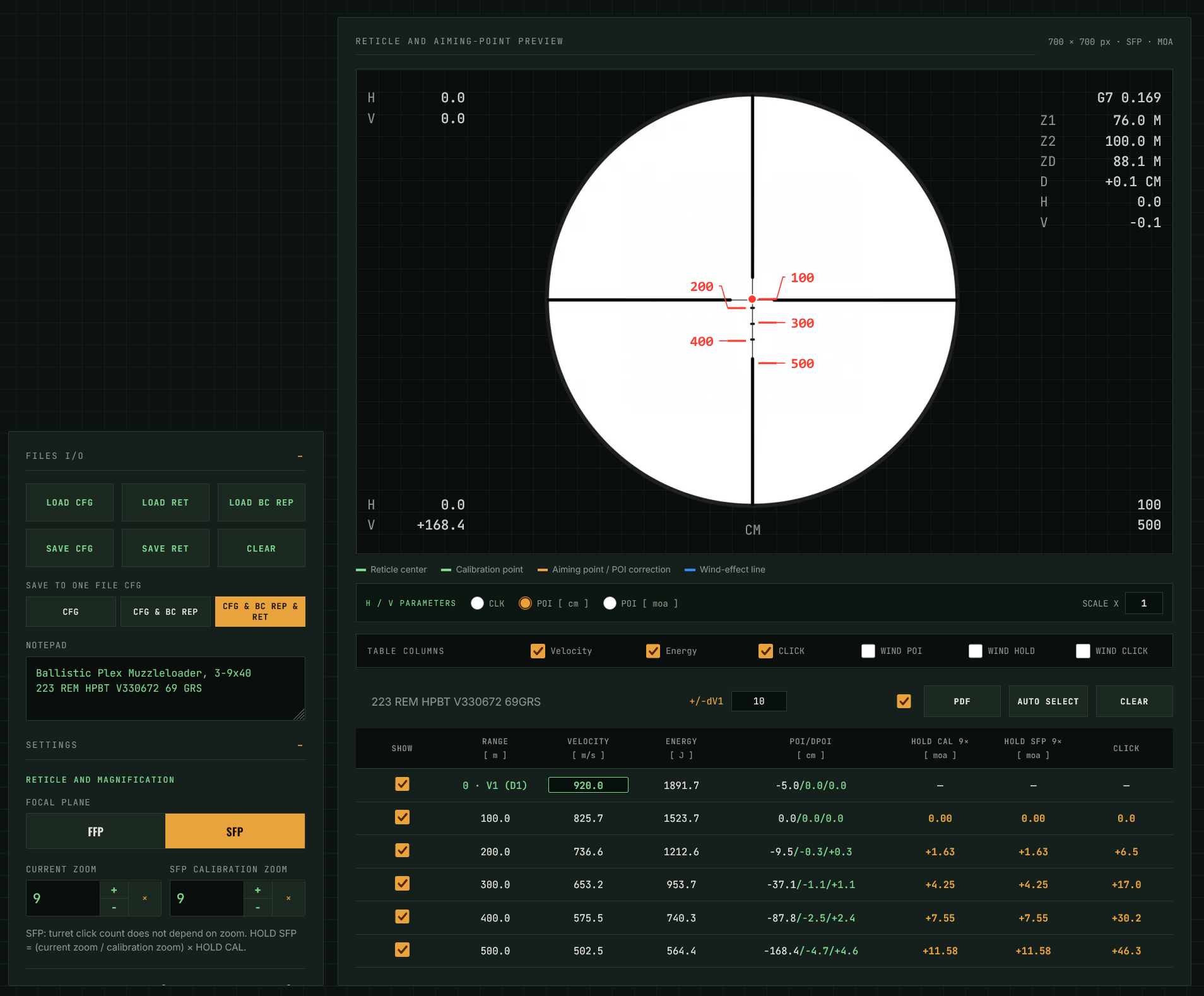

2 · SCHERMINDELING

Links staan panelen voor bestanden, zoom, kalibratie, afstand, toren en wind. Rechts staan richtkruisvoorbeeld en ballistische tabel. Op smalle schermen worden de panelen onder elkaar geplaatst.

3 · EERSTE START

Aanbevolen volgorde: LOAD RET → LOAD BC REP → FFP/SFP en zoom → kalibratie → vizierparameters → wind en afstand → AUTO SELECT → SAVE CFG → PDF.

4 · I/O FILES

LOAD CFG herstelt een configuratie. LOAD RET opent PNG/JPG/SVG. LOAD BC REP opent een rapport. SAVE CFG bewaart de configuratie, SAVE RET de afbeelding met punten en CLEAR wist de werkstatus. SAVE TO ONE FILE CFG kan rapport en afbeelding insluiten.

5 · FFP / SFP EN ZOOM

Bij FFP blijft de hoekschaal bij elke vergroting correct. Bij SFP hangt HOLD af van huidige zoom: HOLD SFP = (huidige zoom / kalibratiezoom) × HOLD CAL. CLICK verandert niet met zoom.

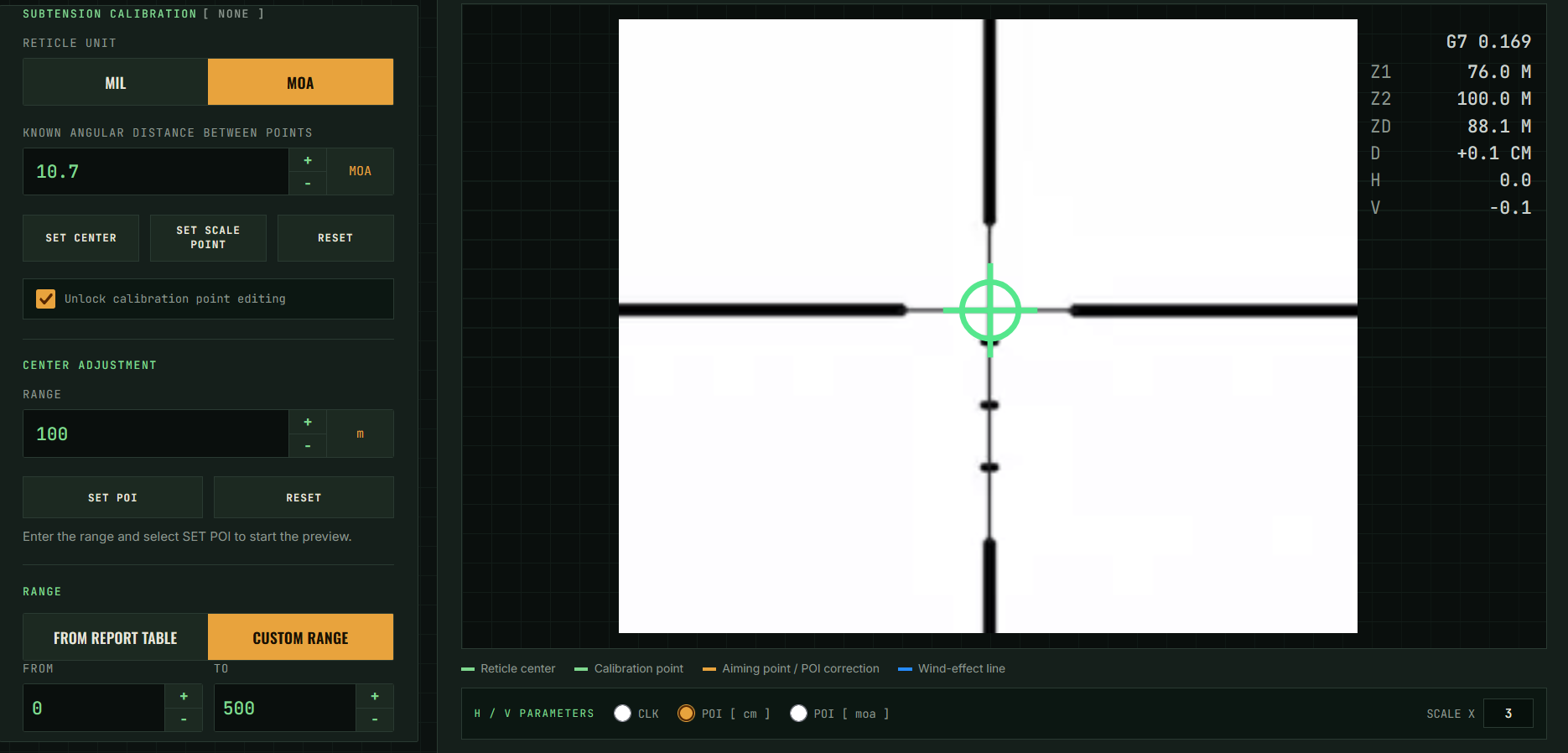

6 · SCHAALKALIBRATIE

Kies MIL of MOA, voer bekende hoekafstand in, zet centrum met SET CENTER en tweede punt met SET SCALE POINT. Het tweede punt ligt op dezelfde verticale as. RESET verwijdert de kalibratie.

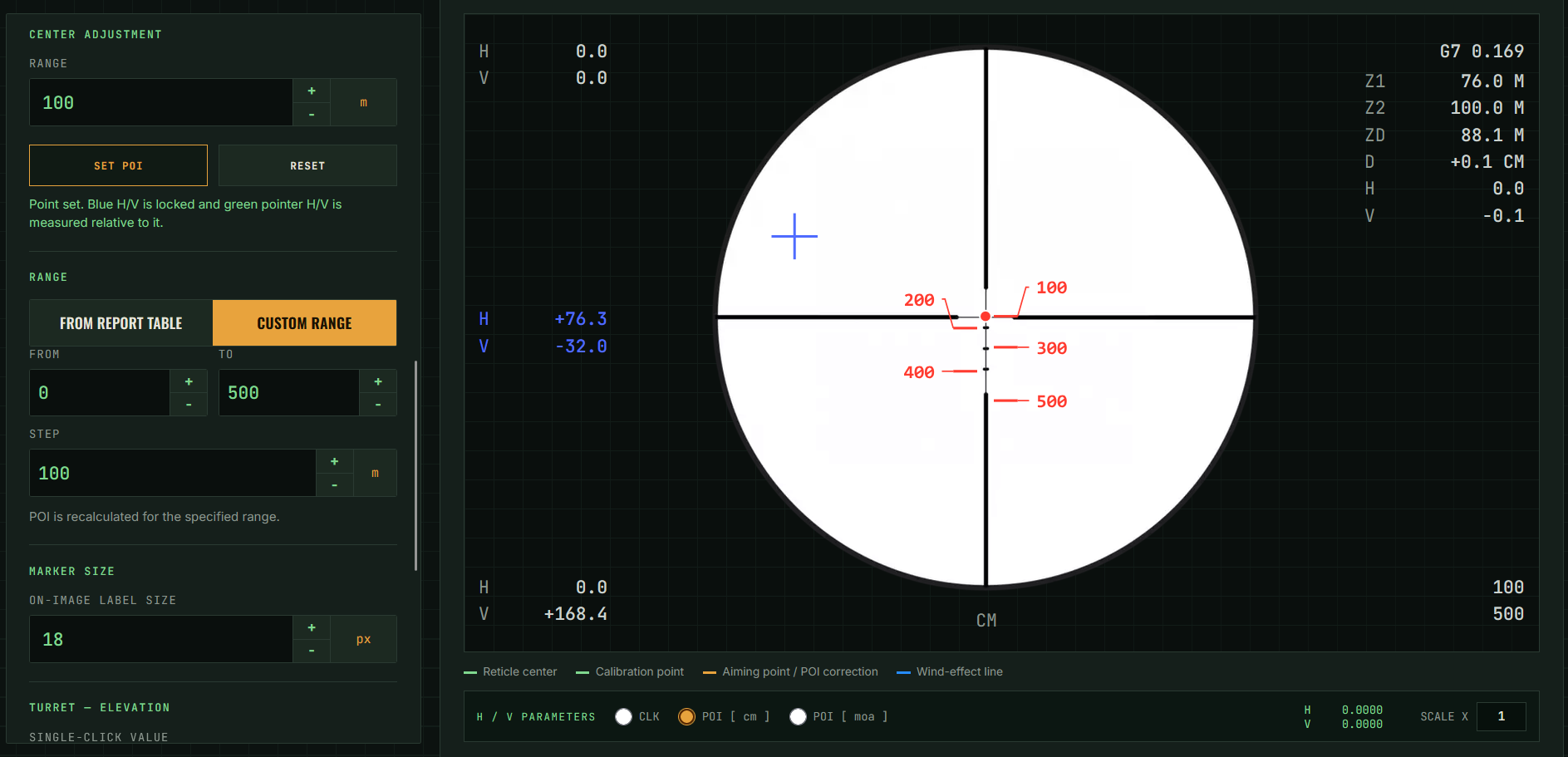

7 · SET POI

SET POI maakt een blauw referentiepunt. Daarna worden groene H/V-coördinaten vanaf dit punt gemeten in plaats van vanaf het centrum. RESET herstelt het centrum.

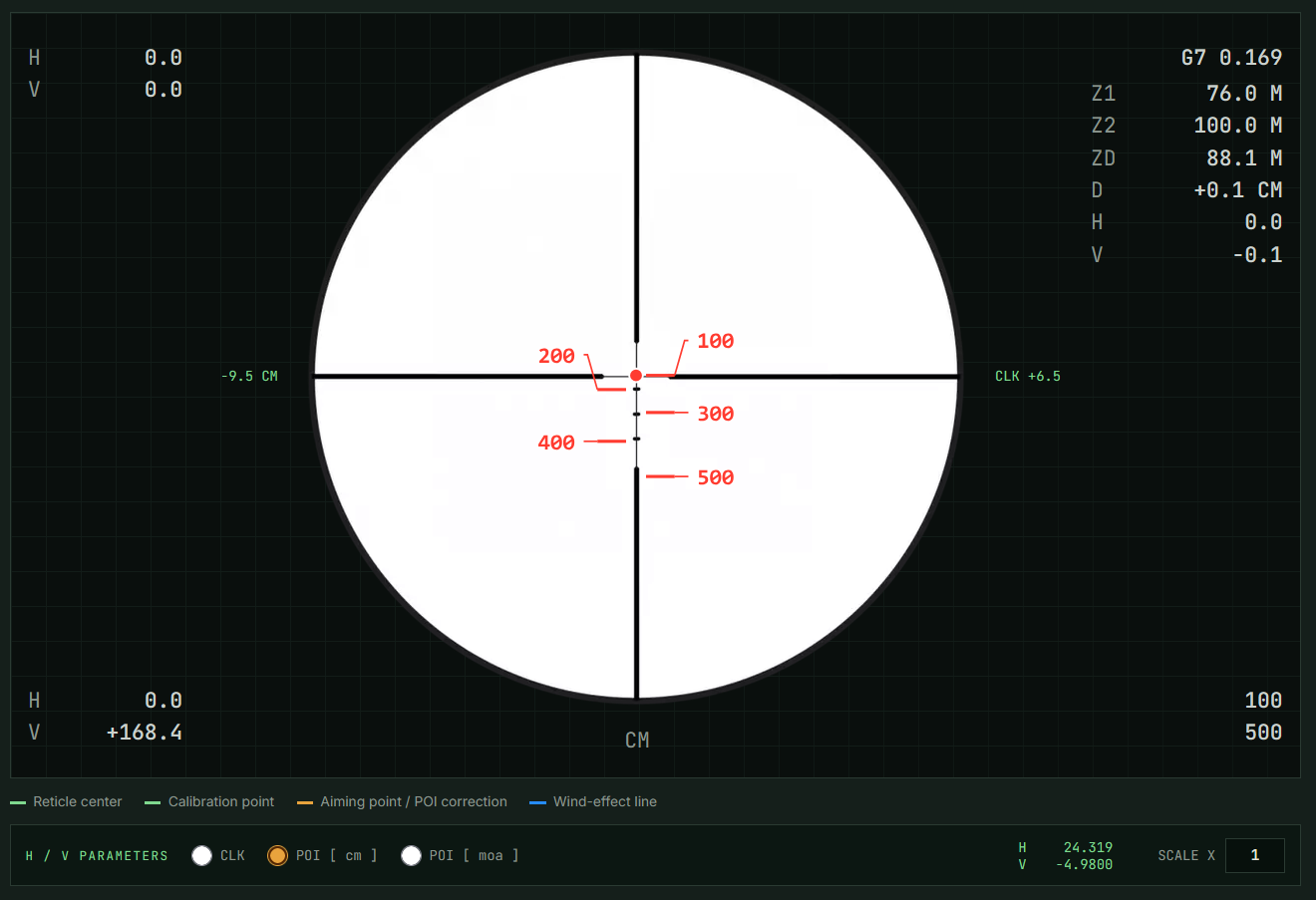

8 · RICHTKRUISVOORBEELD

Toont richtkruis, gekozen afstandspunten, labels en windeffect. H/V PARAMETERS wisselt tussen CLK, POI [cm] en POI [mil]/[moa]. SCALE X 1–5 verandert alleen schermvergroting.

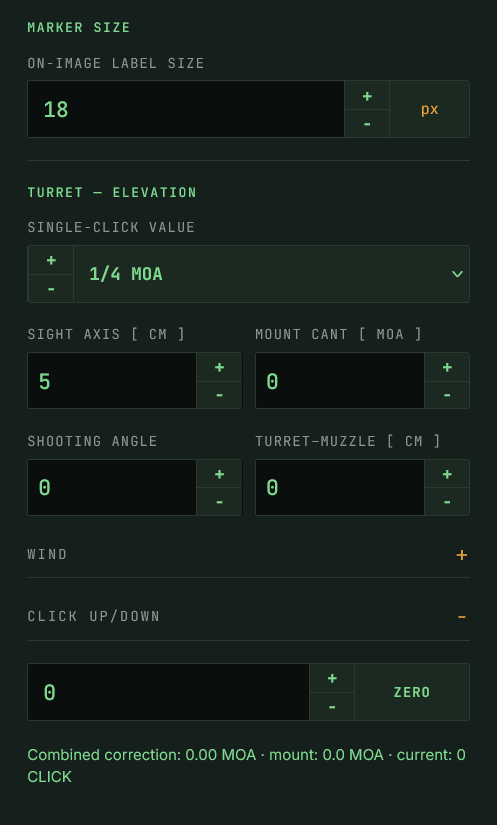

9 · AFSTAND EN TOREN

Bereik komt uit rapport of FROM / TO / STEP. Marker Size verandert labels. SINGLE-CLICK VALUE bepaalt één click. Sight Axis, Mount Cant, Shooting Angle en Turret–Muzzle beschrijven de viziergeometrie.

10 · WIND EN CLICK UP/DOWN

Wind Speed en Wind Angle bepalen WIND POI/HOLD/CLICK. Shooting Angle wijzigt de baan. CLICK UP/DOWN is de huidige torenverplaatsing; ZERO neemt deze positie als nieuw nulpunt.

11 · BALLISTIC TABLE

De tabel bevat Distance, Velocity, Energy, POI, HOLD, CLICK en windcorrecties. SHOW selecteert punten, AUTO SELECT kiest automatisch en CLEAR wist selectie. Rij 0 · V1 (D1) kan de ±dV1-module activeren.

12 · PDF

PDF opent afdrukken. Integrated Print aan: tabel, parameters, richtkruis, grafieken en woordenlijst. Uit: alleen vergroot A4-richtkruis. Schakel browserkop- en voetteksten bij voorkeur uit.

13 · BELANGRIJKE PARAMETERS

Sight Axis is de afstand tussen optische as en loopas. Turret–Muzzle is de afstand van torencentrum tot monding en wordt alleen voor instelbereik gebruikt. Mount Cant vergroot het torenbereik. Z1/Z2 zijn snijpunten van baan en vizierlijn.

14 · BEDIENING

Belangrijk: LOAD/SAVE CFG, LOAD RET, LOAD BC REP, FFP/SFP, SET CENTER, SET SCALE POINT, SET POI, FROM/TO/STEP, SINGLE-CLICK VALUE, WIND, CLICK UP/DOWN, AUTO SELECT, CLEAR en PDF.

15 · PROBLEMEN OPLOSSEN

Is de tabel leeg, controleer dan rapport en kalibratie. Liggen kalibratiepunten te dicht bij elkaar, zet het tweede verder weg. Past een label niet, verberg een ander punt of verklein Marker Size.
