RETICLES · RETÍCULO DA MIRA — MANUAL DO UTILIZADOR

1 · OBJETIVO E PRINCÍPIO

RETICLES é um formulário autónomo para trabalhar com retículos. Carrega imagem e relatório BC001–BC004, converte POI para MIL/MOA e mostra pontos de impacto. Pode gerar tabela, PNG e PDF.

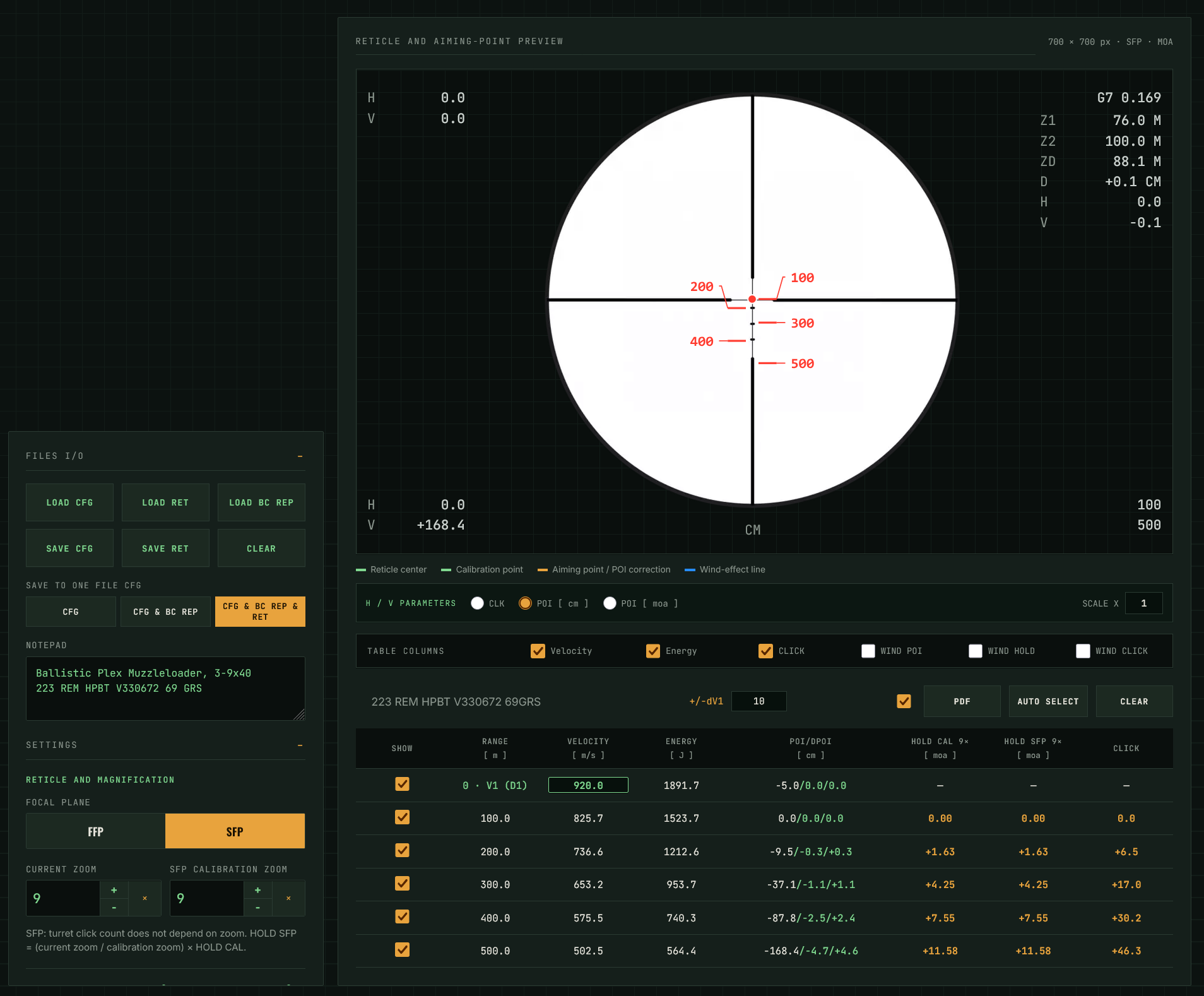

2 · DISPOSIÇÃO DO ECRÃ

À esquerda encontram-se painéis de ficheiros, zoom, calibração, distância, torre e vento. À direita aparecem a pré-visualização do retículo e a tabela balística. Em ecrãs estreitos os painéis ficam empilhados.

RETICLES

3 · PRIMEIRO ARRANQUE

Sequência recomendada: LOAD RET → LOAD BC REP → FFP/SFP e zoom → calibração → parâmetros da mira → vento e distância → AUTO SELECT → SAVE CFG → PDF.

4 · I/O FILES

LOAD CFG repõe uma configuração. LOAD RET abre PNG/JPG/SVG. LOAD BC REP abre um relatório. SAVE CFG guarda configuração, SAVE RET guarda imagem com pontos e CLEAR limpa o estado. SAVE TO ONE FILE CFG pode incluir também relatório e imagem.

5 · FFP / SFP E ZOOM

Em FFP a escala angular permanece correta em qualquer ampliação. Em SFP HOLD depende do zoom atual: HOLD SFP = (zoom atual / zoom de calibração) × HOLD CAL. CLICK não muda com o zoom.

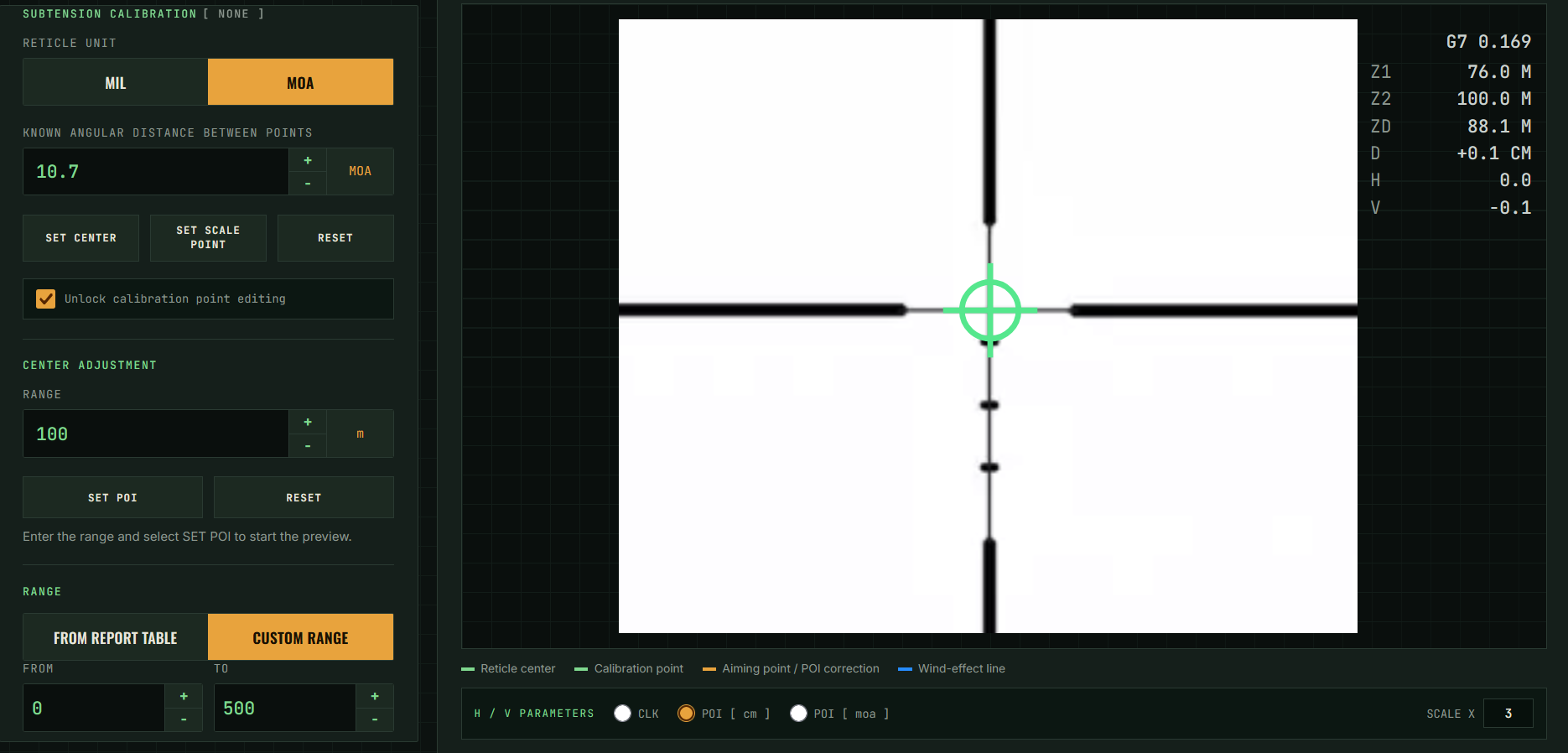

6 · CALIBRAÇÃO DA ESCALA

Selecione MIL ou MOA, introduza a distância angular conhecida, marque o centro com SET CENTER e o segundo ponto com SET SCALE POINT. O segundo ponto fica no mesmo eixo vertical. RESET remove a calibração.

Calibration

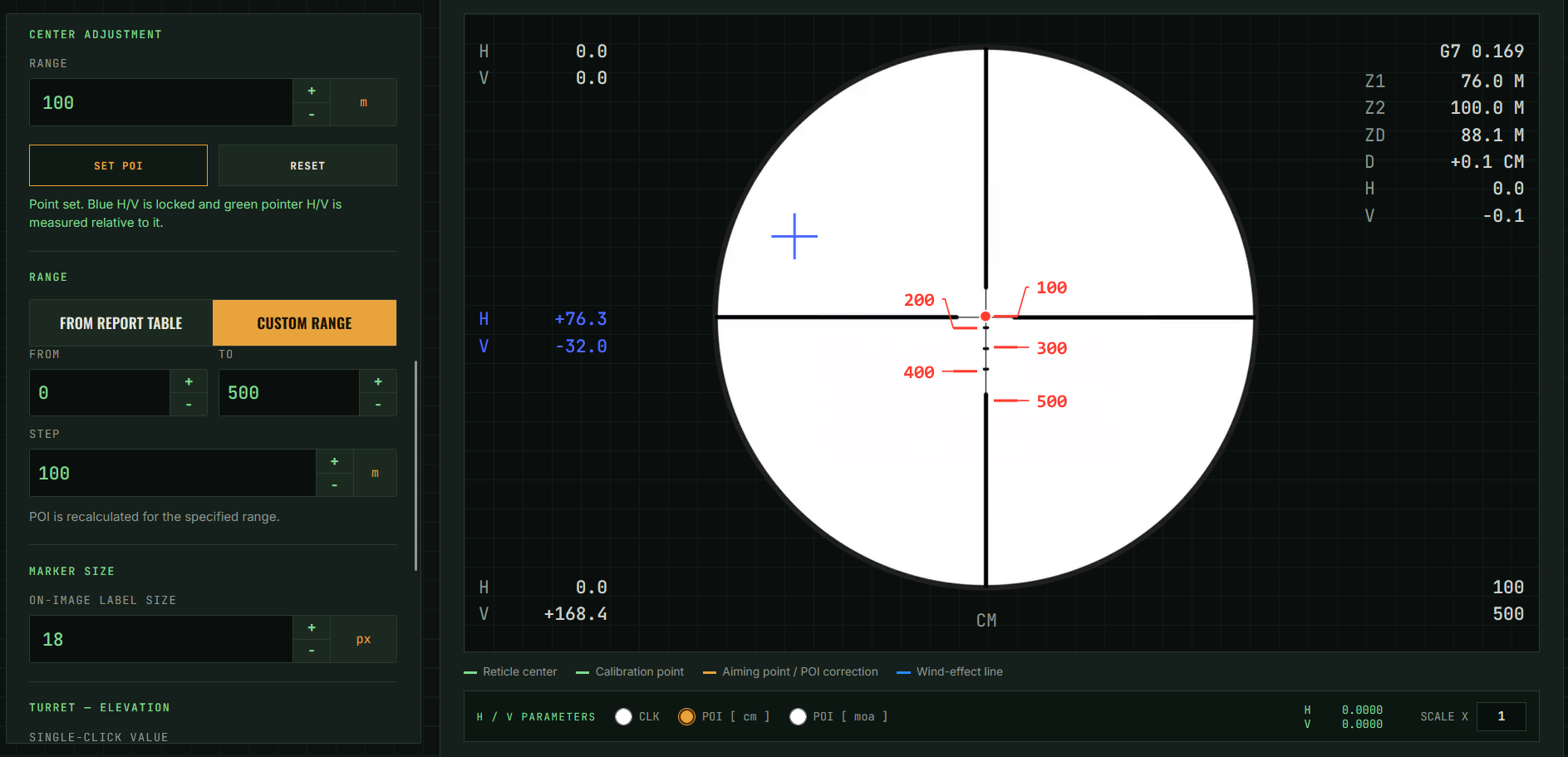

7 · SET POI

SET POI cria um ponto de referência azul. Depois, as coordenadas H/V verdes são medidas a partir desse ponto em vez do centro. RESET volta ao centro.

SET POI

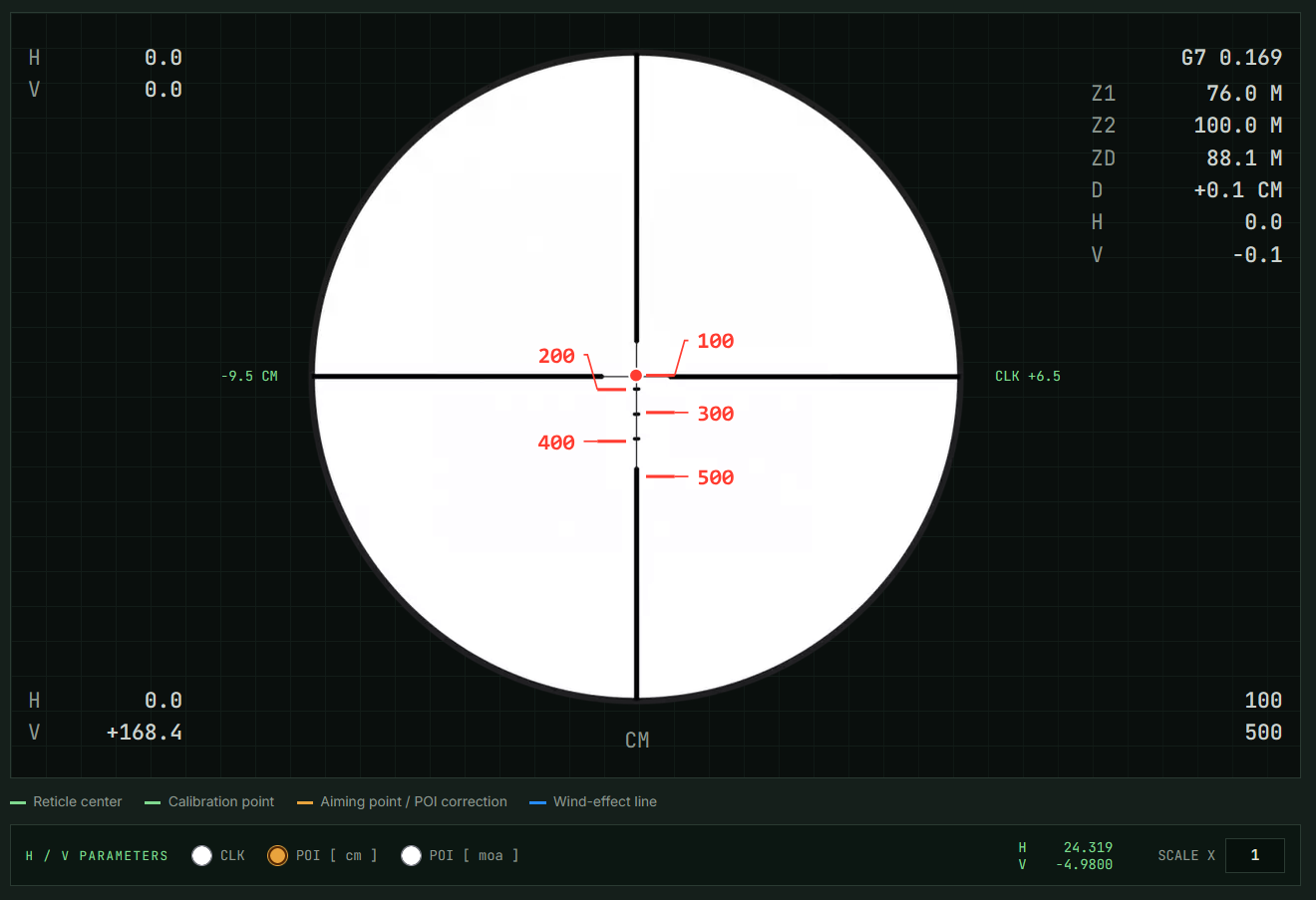

8 · PRÉ-VISUALIZAÇÃO DO RETÍCULO

Mostra retículo, pontos de distância selecionados, etiquetas e efeito do vento. H/V PARAMETERS alterna CLK, POI [cm] e POI [mil]/[moa]. SCALE X 1–5 altera apenas a ampliação no ecrã.

Reticle

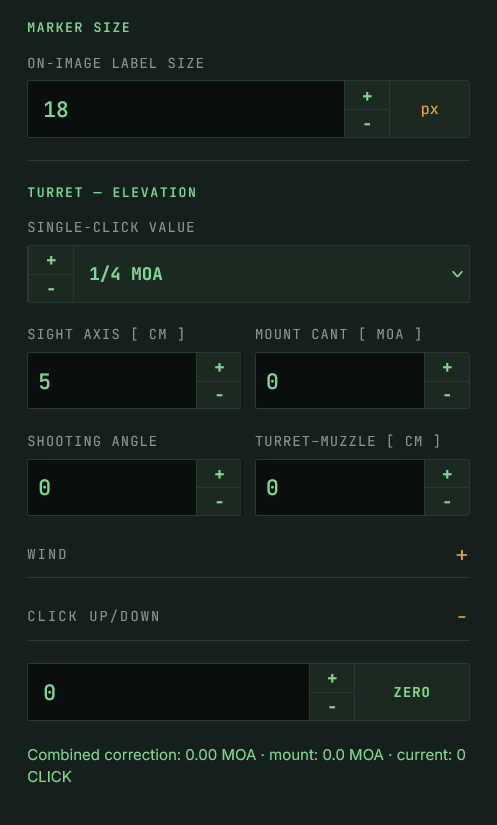

9 · DISTÂNCIA E TORRE

O intervalo pode vir do relatório ou de FROM / TO / STEP. Marker Size altera as etiquetas. SINGLE-CLICK VALUE define um click. Sight Axis, Mount Cant, Shooting Angle e Turret–Muzzle descrevem a geometria da mira.

Markers

10 · VENTO E CLICK UP/DOWN

Wind Speed e Wind Angle determinam WIND POI/HOLD/CLICK. Shooting Angle altera a trajetória. CLICK UP/DOWN é o deslocamento atual da torre; ZERO aceita essa posição como novo zero.

11 · BALLISTIC TABLE

A tabela inclui Distance, Velocity, Energy, POI, HOLD, CLICK e correções de vento. SHOW escolhe pontos, AUTO SELECT escolhe automaticamente e CLEAR elimina a seleção. A linha 0 · V1 (D1) pode ativar o módulo ±dV1.

12 · PDF

PDF abre a impressão. Integrated Print ativo imprime tabela, parâmetros, retículo, gráficos e glossário; inativo imprime apenas o retículo ampliado A4. Recomenda-se desativar cabeçalhos e rodapés do navegador.

13 · PARÂMETROS PRINCIPAIS

Sight Axis é a distância entre o eixo ótico e o eixo do cano. Turret–Muzzle é a distância do centro da torre à boca e só é usada para o intervalo de ajuste. Mount Cant amplia o intervalo da torre. Z1/Z2 são interseções da trajetória com a linha de mira.

14 · CONTROLOS

Principais controlos: LOAD/SAVE CFG, LOAD RET, LOAD BC REP, FFP/SFP, SET CENTER, SET SCALE POINT, SET POI, FROM/TO/STEP, SINGLE-CLICK VALUE, WIND, CLICK UP/DOWN, AUTO SELECT, CLEAR e PDF.

15 · RESOLUÇÃO DE PROBLEMAS

Se a tabela estiver vazia, verifique relatório e calibração. Se os pontos de calibração estiverem demasiado próximos, afaste o segundo. Se uma etiqueta não couber, oculte outro ponto ou reduza Marker Size.
